瑞士沛思迪公司是一間專業生產高精密高可靠圓形車針的連接器廠商。沛思迪的各種尺寸形狀的車制端子，精密可靠的簧爪，以及新型的彈簧針式連接等產品可以為各個行業提供新穎可靠靈活的互連解決方案。

車制端子技術

沛思迪的車制段子分為選擇性鍍層端子、插座端子、壓接端子、夾接端子、軍工端子、彈簧針式端子等幾種。

帶簧爪的插座端子如圖1所示，帶簧爪的插座端子技術具有四個優勢：

2012-10-12 12:46:18 上傳

圖1 帶簧爪的插座端子

•端子殼體和簧爪的分開電鍍確保了巨大的成本優勢

•現有的標準簧爪和特制的端子殼體的結合，相比傳統的端子設計，具有更大的靈活性和更強的彈性

•沛思迪的帶簧爪的插座端子可以完全兼容現有的同尺寸車制和沖壓的公針端子

•沛思迪的高速自動端子裝配生產線特別優化設計以適合大批量生產并兼顧小批量的試產

沛思迪的產品與破口開槽技術的對比具有五大優勢，第一，端子殼體和簧爪根據功能用途采用不同的原材料，端子殼體用黃銅，簧爪用鈹銅，而破口開槽技術都是用鈹銅組成，成本比較高；第二，彈性端子部位沒有退火韌煉的流程，因為殼體用的是黃銅；第三，改善的保持力設計用以探針破壞測試；第四，可更精確的控制插入和拔出力，由于簧抓有很多種，可根據要求選擇；第五，沛思迪端子殼體和簧爪分開電鍍，簧抓可以電鍍厚金，殼體可以電鍍薄金，降低成本，而破口開槽整個端子都要電鍍同步厚度的金，即使用局部電鍍，生產效率也較低。

沛思迪的產品與沖壓成型技術對比，具有更高的插拔次數，約500次~10000次；在震動和嚴苛環境下更加的可靠；由于鈹銅的抓力和導電性的原因具有更小的電阻，更低的壓降。

PCB焊尾分為：表面貼裝端子、PCB壓接端子、繞線柱、線纜夾接端子、接線的焊杯線臺和線槽。

沛思迪彈簧針式端子分為共軸簧爪彈簧針、傾斜定型彈簧針、中空彈簧針、簧爪同軸彈簧針、多角定型彈簧針、傾斜定型彈簧針和浮動式彈簧針。

彈簧針式連接的應用有八大優勢。第一，高可靠性的設計適用于震動和嚴苛環境的應用，由于用的是彈簧，所以可以抗震動，抗沖擊的能力比較強；第二，具有超小型的設計，沛思迪可提供最低2.55mm的彈簧針式端子；第三，非常適合盲插和小間距的排布應用；第四，具有各種特別性能要求的多樣化設計可以滿足絕大多數的應用的要求；第五，在標準的阻抗指標內，高達10萬次的插拔次數；第六，極小的阻抗，在靜止不動的情況下，接觸電阻可以小于15mΩ；第七，兼容重要的定位方面的公差；第八，補償板間不平行或不共面的差錯，而一般的連接器不行。

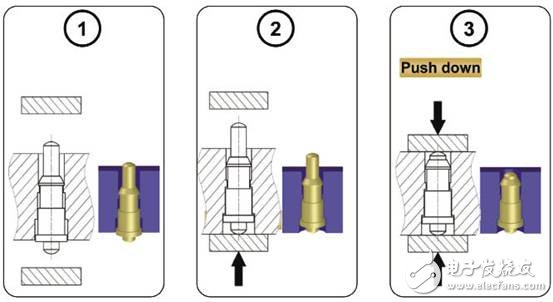

浮動式彈簧針式連接器的接合步驟分為3個步驟。連接次序分3個步驟， 如圖2所示。第一幅圖是沒有工作的狀態，第二幅是把下面的板擠壓上去的情形，第三幅是把上面一塊板擠壓下來，處于工作狀態，它的好處是間距小，免焊接。

2012-10-12 12:46:17 上傳

圖2 浮動式彈簧針式連接器3個步驟

彈簧針式連接器

彈簧針是沛思迪的核心產品，彈簧針式連接器規格如表1所示。有不同的間距的產品，特別要推薦平躺式的產品，這種產品可以用兩個PCB板進行對接。

PCB板端連接器

PCB板端連接器俗稱板對板連接器，如圖3所示。從1mm~2.54mm的間距都有，提供全部的端子形式有表面貼裝，穿板焊接，免焊壓接，繞線等。提供各種衍生的產品有部分插針、選擇性插針等等。這些PCB板端連接器是高品質的PCB板端連接器。

表1 沛思迪彈簧針式連接器規格表

2012-10-12 12:46:15 上傳
