目前在Protel DXP的試用版中只提供了兩個集成元件庫（integrated library）供使用，而要用到更多的Protel提供的元件庫就必須從Protel網站下載，但許多朋友說從Protel網站下載的元件庫在Protel DXP不能使用或無法使用，又或者說使用中有錯誤提示。其實，這主要是我們對Protel DXP還不是非常了解。根據本人對Protel DXP的試用版的使用以及對其教程的研究，發現在Protel DXP中的元件庫已經不再是以前的單一的元件庫了，而是使用集成元件庫，即將與原理圖元件庫相關聯的用于PCB的封裝庫、用于仿真的信號完整性模型等集成到一起，所以我們?cè)谑褂肞rotel DXP時，我們會發現當我們點元件庫面板中的元件名稱時，往往會在該面板下部同時出現其原理符號和PCB封裝形式。所以，我們?cè)谑褂肞rotel DXP時，應該使用集成元件庫。

　　當然，我們是可以在Protel DXP中使用Protel以前版本的元件庫的，例如Protel 99 SE等。但是又有朋友說了，該如何在在Protel DXP中使用Protel以前版本的元件庫呢？別急，下面我將根據本人的經驗對如何Protel DXP中使用從Protel網站下載的元件庫，以及如何在Protel DXP中使用Protel以前版本的元件庫進行介紹。

一、如何在Protel DXP中使用Protel以前版本的元件庫

　　在Protel DXP中使用Protel以前版本的元件庫主要有兩種情況：一是直接使用；另一種是轉換后使用。在此主要介紹前一種，后一種留待后面與下一點一起介紹。

　　要在Protel DXP中直接使用Protel以前版本的元件庫，必須保證所使用的元件庫名的后綴為.lib的文件，這樣我們?cè)赑rotel DXP中只要將其加載到庫列表中即可。如果你要使用Protel 99或Protel 99 se的元件庫，則你必須作一下轉換工作。由于Protel 99或Protel 99 se的元件庫是以.DDB為后綴保存的，所以你必須在使用之前將其用Protel 99或Protel 99 se打開，然后導出為.lib文件，最后加載到Protel DXP的庫列表中即可。

　　但你要注意了，這樣做只能進行繪圖（包括原理圖和ＰＣＢ圖），而不能進行仿真和電路完整性分析等工作。所以你如果要作這些工作的話，那么請按以下的方法來使用你的元件庫。即我們前面提到的第二種使用情況——將其轉換生成為集成元件庫后使用。

二、創建集成元件庫

　　由于在Protel DXP中使用的元件庫為集成元件庫，所以我在Protel DXP中使用Protel以前版本的元件庫、或自己做元件庫、以及在使用從Protel網站下載的元件庫時最好將其轉換生成為集成元件庫后使用。為什么從Protel網站下載的元件庫也要進行轉換呢？根據本人的使用情況，這主要是因?yàn)镻rotel網站下載的元件庫均為．ＤＤＢ文件，正如前面所說的那樣，我們?cè)谑褂弥皯?yīng)該進行轉換。而且使用Protel網站下載的元件庫進行轉換時，有一個非常優越的條件，即從Protel網站下載的元件庫中包括了原理圖庫、ＰＣＢ封裝庫，有的還包括了仿真及其它功能要使用到的模型，這讓我們?cè)谑褂眠@些元件庫進行轉換生成集成元件庫時非常容易。好了，請跟我一起來創建一個集成元件庫。

　　在此我們以一個從Protel網站下載的Atmel_003112000.zip元件庫為例。

１、從Protel網站下載的Atmel_003112000.zip元件庫（如何下載不要我介紹了吧）。

２、下載完后將其解壓，解壓后為Atmel.ddb。

３、用Protel 99或Protel 99 se其打開，并將其中的每個庫文件導出為.lib文件（其中有四個原理圖庫和一個ＰＣＢ封裝庫）。（保存路徑自定）

４、關閉Protel 99或Protel 99 se，使用Protel DXP打開剛才導出的.lib文件。在Protel DXP中，使用File>>save as...將打開的原理圖庫保存為.schlib文件，將ＰＣＢ封裝庫文件保存為.pcblib文件。

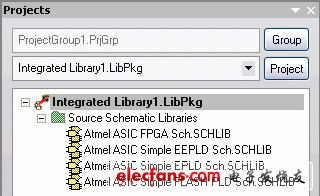

５、關閉所有打開的文件。使用File>>New>>Integrated Library創建一個集成元件庫項目，如圖所示。

６、選擇Project>>Add to Project...打開對話框，找到并選擇剛才轉換的.schlib文件，單擊打開按鈕，關閉對話框，被選擇的文件已經添加到項目中了，如圖所示。

７、重復上一步，選擇剛才轉換的.pcblib文件，將其添加到項目中。如圖所示。

８、選擇Project>>Project Options，打開如圖所示的對話框。

單擊ADD按鈕，打開如圖所示的對話框。點擊圖中所示按鈕，選擇.pcblib所在的文件夾，單擊Refresh List按鈕確認所選擇的文件夾是否正確，然后點擊ＯＫ按鈕關閉對話框。

９、在Error Reporting標簽中設置你需要的內容，單擊ＯＫ按鈕關閉對話框。

１０、選擇Project>>Compile Integrated Library，這樣Protel DXP就將你剛才添加的庫文件生成了一個集成元件庫，并打開Libraries面板，在庫列表中你所生成的庫為當前庫，在該列表下面，你會看到每一個元件名稱都對應一個原理圖符號和一個ＰＣＢ封裝。

　　好了，你的集成元件庫完成了。另外你所生成的集成元件庫保存在第8步驟中選擇的文件夾下的Project Outputs for Atmel子文件夾中。

　　順便提一下，當你用要自己做元件庫時，你必須第５步驟之前完成.schlib和.pcblib，然后再?gòu)牡冢挡襟E開始。如果你要修改你的元件庫，你必須在.schlib或.pcblib中修改后，再?gòu)牡冢覆襟E開始。這是因?yàn)樵赑rotel DXP中集成元件庫是不能直接修改的。
