怎樣在Protel軟件中,打印出符合國家標準的圖紙?

Protel系列軟件在國內非常之流行，在一些規范的設計管理中，設計文件的圖樣必須符合相應的國家標準，如《電子產品圖樣繪制規則》、《設計文件管理制圖》、《印制板制圖》等，而Protel畢竟是老外的產品，它無法直接打印出符合國家標準的圖紙，本人看過 （俞峰）的"將Protel格式的文件轉換為AUTOCAD格式“一文后，按本中的方法試驗過，發現在轉換*.DXF時，F(xiàn)OR Win V1.5版本是在眾多版本中，轉換出來的效果是最好的，連FOR Win V2.5、Protel98等都比不上，發覺此方法可行，但效果還不是十分理想，主要原因是在進行轉換的過程中，因所支持的*.DXF格式的稍微不同（例如：在轉換前文件線條、方圓，等都很好，但進行轉換后，一些線條或方吼都走了樣），經本人結合前文的經驗，得到一種可完全打印出符合國家標準圖紙，而不會產生如上所出現的問題。以下詳細介紹其具體的操作方法：

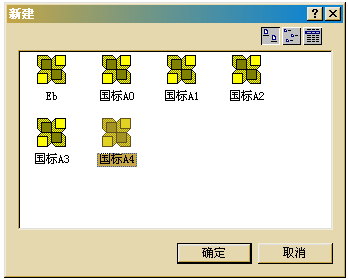

<1>.開啟CAXA98 選擇 文件->新文件[因CAXA98中，已提供有國家標準的圖紙格式] 將出現如下 圖[1] 選擇 ????所需圖紙格式，確定。

[圖1]

<2>.若需改其幅面可選擇 幅面->圖紙幅面 來改變圖紙的大小、方向等。

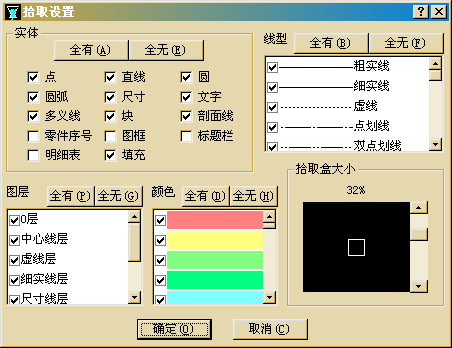

<3>.在打開圖框時，也同時附帶了一個標題欄，因這個標題欄并不是我們所需要的，所以我們可以把它刪除 ????掉，再另外自已新增加一個符合自已要求的一個標題欄。若當我們要?jiǎng)h除這個標題欄，又選取不了它 ????時，可到 設置->拾取設置中，在出現如 [圖2] 的對話框中，在〖實體〗中點擊 〖全有〗 后返回，再 ????次選取標題欄即可選中，按右鍵全現如[圖3]選 “刪除標題欄”即可把其刪除掉。F5進行刷新

[圖2]

[圖3]

<4>.將圖形進行復制，操作方法：選擇 編輯->圖形剪切 右鍵確定基準點后，結束。

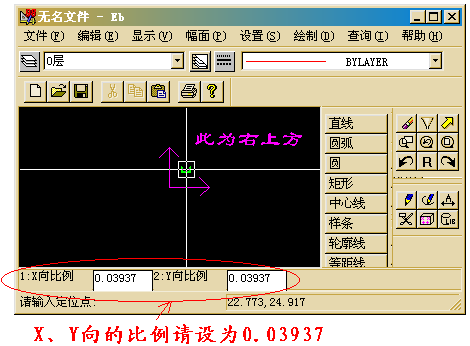

<5>.將圖形進行粘貼，操作方法：選擇 編輯->圖形粘貼 在出現的對話框中，請輸入X：Y向的比例為 ????0.03937, 把粘貼圖形放在操作區的"右上方"，調整好擺放角度后按右鍵確定結束。【注：】因在CAXA98 ????或AUTOCAD2000中使用的單位與Protel軟件中使用的單位不同分別為[mm/mil]因此輸入的比例為0.03937 ????[如圖4]

[圖4]

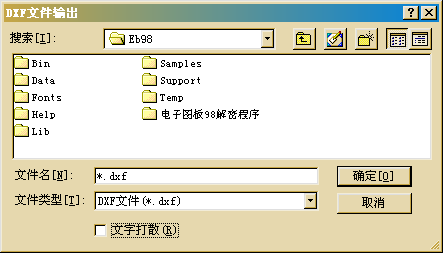

<6>.將文件進行保存，操作方法：選擇 文件->數據接口->DXF輸出,選擇文字打散,輸入保存文件名。確定

[圖5]

<7>.開啟Protel For Win V2.5,調入需打印符合國家圖紙格式的PCB文件，另再【新建】一個新的PCB文件,用 ????來調入在CAXA98中保存的*.DXF文件，〖操作方法：〗File->Import->DXF確定后，標準圖框即出現在 ????【新建】的文件中，再將其或需打印的PCB文件進行復制、交換粘貼完成后，再選擇打印即可輸出符合 ????國家標準的圖紙。

操作方法:
　　Edit->Select->All 【全選需復制的所有內容】
　　Edit->Copy 【復制內容】
　　Edit->Paste 【粘貼內容】

附注：在AUTOCAD中操作的方法與其基本一樣
