PowerPCB轉SCH教程

本文以 PowerPCB 提供的 Pwrdemoa.pcb為例進行說明。
1．打開 PCB 圖，? 選擇菜單 File－Report，文件類型選 PowerPCB V3.0 Format Netlist ，將文件另存為Pwrdemoa.ASC。?

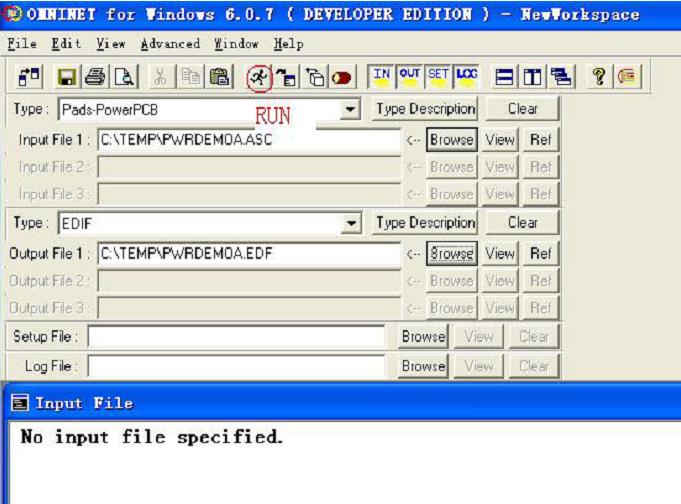

2．啟動程序 Omninet for Windows，輸入文件類型(Type)選 Pads-PowerPCB，Input File 1里用 Browse 指定網絡表文件的位置。
???? 輸出文件類型(Type)選 EDIF。Output File 1 指定輸出文件的文件名和路徑。
???? 然后點擊 Run(跑動的小人)。

?

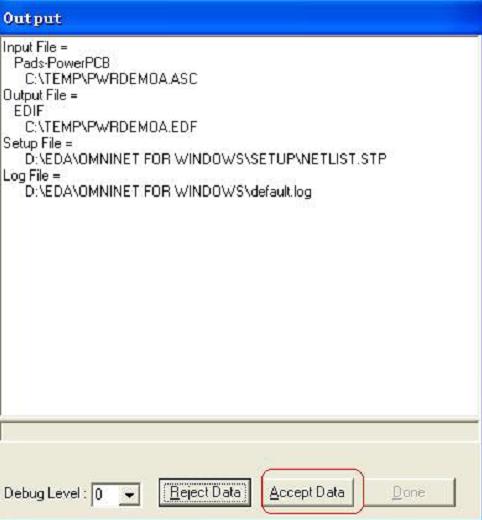

系統彈出一個輸出窗口

?
點擊 Accept Data。完成后點擊“確定”，再點擊“Done”關閉輸出窗口。退
出 Omninet for Windows。
?
3．修改 EDIF 網表文件，非常麻煩且容易出錯的部分。下面是網絡表的一部分：?
?
? (edif? (rename? C_COLON_BSLTEMP_BSLPWRDEMOA_DOTEDF
"C:\TEMP\PWRDEMOA.EDF")
? (edifVersion 2 0 0)
?(edifLevel 0)
? (keywordMap (keywordLevel 0))
?(library MAIN_LIB
? (edifLevel 0)
? (technology
?? (numberDefinition
??????? (scale 1 (e 1 -6)(unit distance)))
? )
??? (cell &6167 (cellType generic)
?? (view NetlistView (viewType netlist)
??? (interface
??? )
?? )
? )
? (cell &6167 (cellType generic)
?? (view NetlistView (viewType netlist)
??? (interface
???? (port &1 )
???? (port &2 )
???? (port &3 )
???? (port &4 )
???? (port &5 )
???? (port &6 )
???? (port &7 )
???? (port &10 )
???? (port &13 )
???? (port &14 )
???? (port &15 )
???? (port &16 )
???? (port &17 )
???? (port &18 )
???? (port &19 )
???? (port &20 )
??? )
?? )
? )
? (cell &68HC68R2 (cellType generic)
?? (view NetlistView (viewType netlist)
??? (interface
???? (port &1 )
???? (port &2 )
???? (port &3 )
???? (port &4 )
???? (port &5 )
???? (port &6 )
???? (port &7 )
???? (port &8 )
??? )
?? )
? )
??? (cell &68HC68R2 (cellType generic)
?(view NetlistView (viewType netlist)
??? (interface
??? )
?? )
? )?
? (cell (rename NE555_MINUSSO "NE555-SO") (cellType generic)
?? (view NetlistView (viewType netlist)
??? (interface
??? )
?? )
? )
? (cell (rename R1_FSL4W "R1/4W") (cellType generic)
?? (view NetlistView (viewType netlist)
??? (interface
??? )
?? )
? )
? (cell (rename R1_FSL4W "R1/4W") (cellType generic)
?? (view NetlistView (viewType netlist)
??? (interface
???? (port &1 )
???? (port &2 )
??? )
?? )
? )
???? 檢查一下有(cell…..標記的行，特別要注意紅色字體部分，其 Interface 部分為空，在這個 cell 標記的前面或后面又有一個cell 行，其 Interface部分包含有
(port &1)
(port & 2)
? .
? .
? .
等內容。就是說每種器件出現了兩個 cell 定義。
???? 現在要做的就是將無 port 內容的 cell 標記刪除(上述 EDIF 文件中紅色字體部分)。PCB板中有多少種 Part Type，就需要刪除多少Cell 標記，還要注意不要把有 port 內容的那些行刪掉了。多刪了或者少刪了都會造成網絡不完整，從而丟失信息。
???? 將修改后的 EDIF文件存盤。?

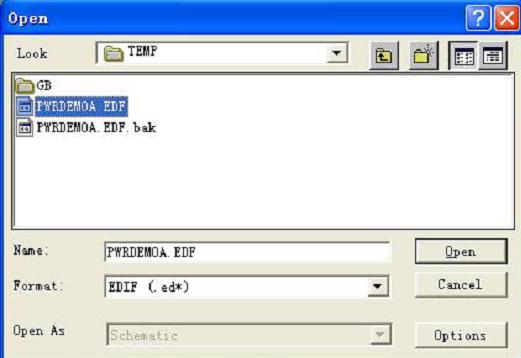

4．啟動 E-Studio 軟件，打開第3 步保存的 EDIF文件。

?

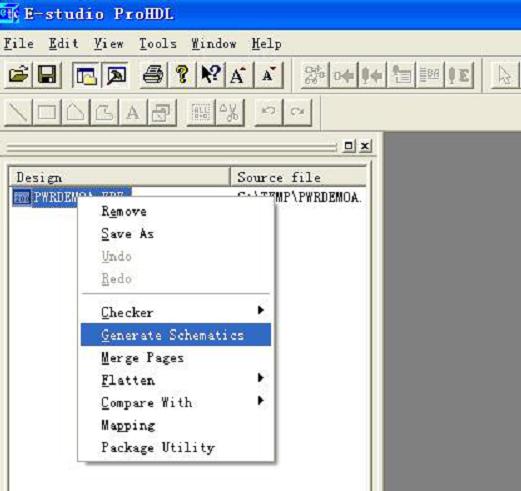

5．右鍵點擊 PWRDEMOA.EDF文件，選擇 Generate Schamatics：

?

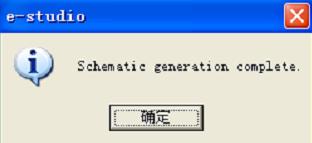

系統彈出窗口。

?
點擊確定。

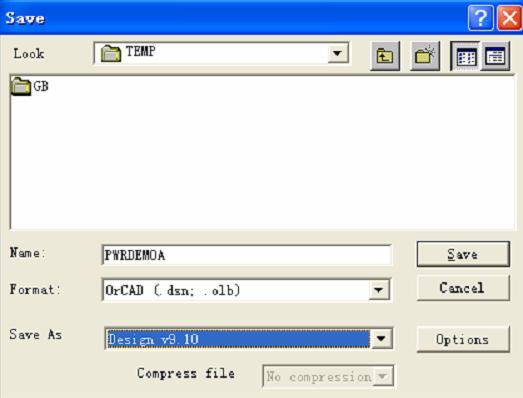

??? 6．選擇菜單 File－Save As，輸出格式選 ORCAD 9.10。

?

點擊 Save 保存。彈出窗口中點擊“確定”結束。

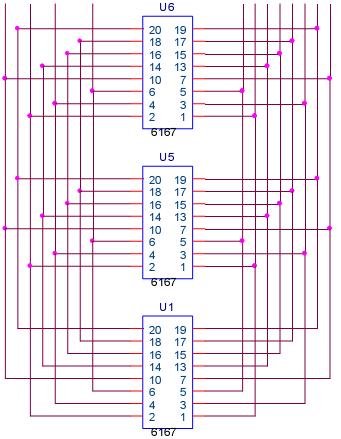

???? 生成的原理圖已經可以在 ORCAD 中打開了。圖紙顯得特別長。如果 PCB比較復雜，可能會出現原理圖太大，以致軟件都沒法處理的情況。下圖只是原理圖的一部分。

?
6．在 ORCAD 中打開生成的原理圖，啟動 PCBNavigator，打開 ITC 連接PowerPCB。選擇菜單 PCB->Compare Netlist with PCB，生成的報告文件如下：
?
*PADS-ECO-V3.0-MILS*
*REMARK*?? old file: D:\padspwr\Files\ecogtmp0.asc
*REMARK*?? new file: C:\TEMP\pwrdemoa.asc
*REMARK*?? created by ECOGEN (Version 6.0g) on 2004-10-8 21:39:40
?
PART DIFFERENCES
----------------
OLD DESIGN??????????????????????????????????????????????????????????? NEW DESIGN
Ref-des? Part-type:Decal???????????????????????????????? Ref-des? Part-type:Decal
P2???? CON\60P\100\ED????????????????????????????????????????????? P2??? ED
J1???? CON\RIB14HL????????????????????????????????????????????????? J1??? RIB14HL
R1??? R1/4W?????????????????????????????????????????????????????????? R1???? 4W
R10?? R1/4W?????????????????????????????????????? R10?? 4W
R11??? R1/4W????????????????????????????????????????????????????????? R11???? 4W
R12?? R1/4W?????????????????????????????????????? R12?? 4W
R14?? R1/4W?????????????????????????????????????? R14?? 4W
R16?? R1/4W?????????????????????????????????????? R16?? 4W
R2??? R1/4W?????????????????????????????????????????????????????????? R2???? 4W
R5??? R1/4W?????????????????????????????????????????????????????????? R5???? 4W
R6??? R1/4W?????????????????????????????????????????????????????????? R6???? 4W
R7??? R1/4W?????????????????????????????????????????????????????????? R7???? 4W
NET DIFFERENCES
----------------
OLD DESIGN??????????????????????????????????????? NEW DESIGN
?
SWAPPED GATE DIFFERENCES
------------------------
OLD DESIGN??????????????????????????????????????? NEW DESIGN
?
SWAPPED PIN DIFFERENCES
------------------------
OLD DESIGN??????????????????????????????????????? NEW DESIGN
?
?
UNMATCHED NET PINS IN OLD DESIGN
--------------------------------
?
UNMATCHED NET PINS IN NEW DESIGN
--------------------------------
?
ATTRIBUTE DIFFERENCES
---------------------
Attribute Level? [ OLD DESIGN Parent -> NEW DESIGN Parent ]
?
????????? Attribute Name?????????? Old Value??????????????? New Value
?
可以看出，除了器件類型中包含有斜杠(不論正反)被改名外，網絡表沒有任何差異。
???? 如果要求完美，可以對照 PCB 圖將原理圖中的器件型號再改回去，這樣就能實現原理圖與 PCB 的完全對應。
???? 如果沒有 PCBNavigator，可以用 ORCAD 生成 PADSPCB格式的網絡表，在PowerPCB 的 Tools 菜單的 Compare/ECO Tools 中進行比較，第一個文件選當前設計文件，第二個文件選 ORCAD 生成的 ASCII 網表文件，其比較結果是一樣的。
???? 到此，PowerPCB 轉 ORCAD原理圖結束。?

???? 需要說明的是，這樣的轉換對于 PCB 上元件較少的情況可能好用，但如果PCB 上元件很多，則轉換出來的原理圖非常龐大，網絡連接極其復雜，它沒有層次、總線概念，也不會分成多張子圖，所有網絡是全部連接的，要能看懂可能還是比較困難。
另外，PCB 中沒有連接的管腳在轉換出來的原理圖上不再存在，可能會出現有些器件管腳數不對的情況。若要修改原理圖，必須修改生成的器件符號。
?????? 還有一點不完善的地方是器件的封裝信息沒有了，必須重新填寫。不過用ORCAD 做原理圖有個優勢，就是不寫封裝，生成網絡表時會以器件的 Value 作為封裝，不影響網絡表生成。
