首先關于層次圖的創建有兩種方法：1.自頂而向下設計;2.自低向上設計;不管那種設計方法,你必須清楚各個原理圖之間的信號輸入輸出的關系.在各個SCH中要放置PORT;在主電路圖中Sheet Symbol中要放置Sheet Entry;
以下介紹兩種方法的創建，我本人比較推薦第二種方法：
1.自頂而向下設:

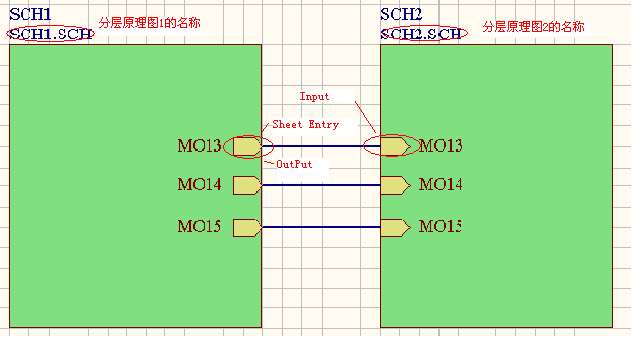

新建一sch文件,該sch為頂層圖.在該sch中放置Sheet Symbol如下圖所示:
兩次點擊Design->Create Sheet From Symbol;則會生成SCH1.sch和SCH2.sch,并且自動產生輸入輸出口.
該方法的關鍵在于一開始要在Sheet Symbol中放置Sheet Entry,對系統的熟悉和分配很重要.
2.自低向上設計:
要?jiǎng)?chuàng)建的層次如上圖所示,分別新建原理sch1.sch和sch2.sch.在原理圖sch1.sch中放置PORT端口:M13,M14,M15(可以自定義),屬性為OutPut.在原理圖sch2.sch中放置PORT端口:M13,M14,M15(可以自定義),屬性為InPut.
新建一sch文件,該sch為頂層圖, 兩次點擊Design->Create Symbol From Sheet;則生成Sheet symbol 和 Sheet Entry.
最后,在頂層圖中將各Sheet Entry用Net 或Wire 或BusWire電氣聯接.
