EWB的基本操作方法

１．創建電路
（１）元器件操作
　 元件選用：打開元件庫欄，移動鼠標到需要的元件圖形上，按下左鍵，將元件符號拖拽到工作區。
元件的移動：用鼠標拖拽。
元件的旋轉、反轉、復制和刪除：用鼠標單擊元件符號選定，用相應的菜單、工具欄，或單擊右鍵激活彈出菜單，選定需要的動作。
　 元器件參數設置：選定該元件，從右鍵彈出菜單中選Component Properties可以設定元器件的標簽（Label）、編號（Reference ID）、數值（Value）和模型參數（Model）、故障（Fault）等特性。
　　說明：①元器件各種特性參數的設置可通過雙擊元器件彈出的對話框進行； ②編號（Reference ID）通常由系統自動分配，必要時可以修改，但必須保證編號的唯一性； ③故障（Fault）選項可供人為設置元器件的隱含故障，包括開路（Open）、短路（Short）、漏電（Leakage）、無故障（None）等設置。
（２）導線的操作
　　主要包括：導線的連接、彎曲導線的調整、導線顏色的改變及連接點的使用。
　　連接：鼠標指向一元件的端點，出現小園點后，按下左鍵并拖拽導線到另一個元件的端點，出現小園點后松開鼠標左鍵。
　　刪除和改動：選定該導線，單擊鼠標右鍵，在彈出菜單中選delete ?；蛘哂檬髽藢Ь€的端點拖拽離開它與元件的連接點。
　　說明：①連接點是一個小圓點，存放在無源元件庫中，一個連接點最多可以連接來自四個方向的導線，而且連接點可以賦予標識； ②向電路插入元器件，可直接將元器件拖曳放置在導線上，然后釋放即可插入電路中。
（3）電路圖選項的設置
　　Circuit/Schematic Option對話框可設置標識、編號、數值、模型參數、節點號等的顯示方式及有關柵格（Grid）、顯示字體（Fonts）的設置，該設置對整個電路圖的顯示方式有效。其中節點號是在連接電路時，EWB自動為每個連接點分配的。

２．使用儀器
（１） 電壓表和電流表
從指示器件庫中，選定電壓表或電流表，用鼠標拖拽到電路工作區中，通過旋轉操作可以改變其引出線的方向。雙擊電壓表或電流表可以在彈出對話框中設置工作參數。電壓表和電流表可以多次選用。
（２） 數字多用表

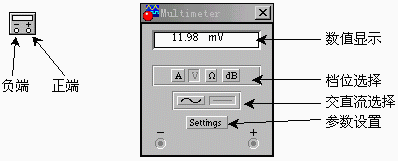

數字多用表的量程可以自動調整。下圖是其圖標和面板。

其電壓、電流檔的內阻，電阻檔的電流和分貝檔的標準電壓值都可以任意設置。從打開的面板上選Setting 按鈕可以設置其參數。
（３）示波器

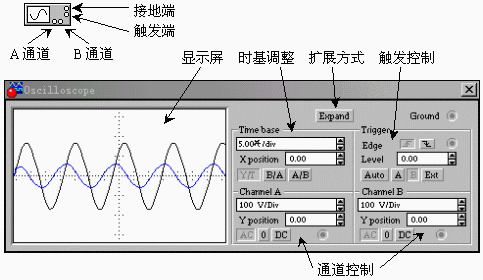

示波器為雙蹤模擬式，其圖標和面板如下圖所示。

其中：
　　Expand ---- 面板擴展按鈕；
　　Time base ---- 時基控制；
　　Trigger ---- 觸發控制；包括：
　　　　　　　①Edge ---- 上（下）跳沿觸發
　　　　　　?、贚evel ---- 觸發電平
　　　　　　?、塾|發信號選擇按鈕：Auto（自動觸發按鈕）；A、B（A、B通道觸發按鈕）；Ext（外觸發按鈕）
　　X（Y）position ---- X（Y）軸偏置；
　　Y/T、B/A、A/B ---- 顯示方式選擇按鈕（幅度/時間、B通道/A通道、A通道/B通道）；
　　AC、0、DC ---- Y軸輸入方式按鈕（AC、0、DC）。

（４）信號發生器

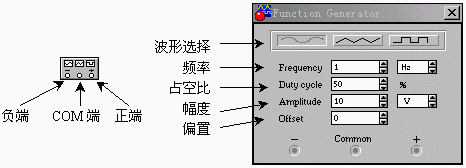

信號發生器可以產生正弦、三角波和方波信號，其圖標和面板如下圖所示?？烧{(diào)節方波和三角波的占空比。

（５）波特圖儀

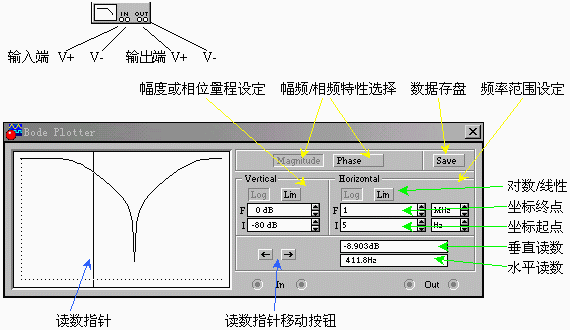

　　波特圖儀類似于實驗室的掃頻儀，可以用來測量和顯示電路的幅度頻率特性和相位頻率特性。波特圖儀的圖標和面板如下圖所示。
　　波特圖儀有IN和OUT兩對端口，分別接電路的輸入端和輸出端。每對端口從左到右分別為+V端和-V端，其中IN端口的+V端和-V端分別接電路輸入端的正端和負端，OUT端口的+V端和-V端分別接電路輸出端的正端和負端。此外在使用波特圖儀時，必須在電路的輸入端接入AC（交流）信號源，但對其信號頻率的設定并無特殊要求，頻率測量的范圍由波特圖儀的參數設置決定。

其中：
　　Magnitude（Phase）---- 幅頻（相頻）特性選擇按鈕；
　　Vertical（Horizontal）Log/Lin ---- 垂直（水平）坐標類型選擇按鈕（對數/線性）；
　　F（I）---- 坐標終點（起點）。

３．元件庫中的常用元件
EWB帶有豐富的元器件模型庫，在電路分析軟件實驗中要用到的元件及其參數的意義如下。

（１） 信號源

?

（２）基本元件

４、元器件庫和元器件的創建與刪

　　對于一些沒有包括在元器件庫內的元器件，可以采用自己設定的方法，自建元器件庫和相應元器件。
　　EWB自建元器件有兩種方法：一種是將多個基本元器件組合在一起，作為一個"模塊"使用，可采用下文提到的子電路生成的方法來實現；另一種方法是以庫中的基本元器件為模板，對它內部參數作適當改動來得到，因而有其局限性。
　　若想刪除所創建的庫名，可到EWB的元器件庫子目錄名"Model"下，找出所需刪除的庫名，然后將它刪除。

５、 子電路的生成與使用
　　為了使電路連接簡潔，可以將一部分常用電路定義為子電路。方法如下：首先選中要定義為子電路的所有器件，然后單擊工具欄上的生成子電路的按鈕或選擇Circuit/Create Subcircuit命令，在所彈出的對話框中填入子電路名稱并根據需要單擊其中的某個命令按鈕，子電路的定義即告完成。所定義的子電路將存入自定義器件庫中。
　　一般情況下，生成的子電路僅在本電路中有效。要應用到其它電路中，可使用剪貼板進行拷貝與粘貼操作，也可將其粘貼到（或直接編輯在）Default.ewb文件的自定義器件庫中。以后每次啟動EWB，自定義器件庫中均自動包含該子電路供隨時調用。

６、幫助功能的使用
　　EWB提供了豐富的幫助功能，選擇Help/Help Index命令可調用和查閱有關的幫助內容。對于某一元器件或儀器，"選中"該對象，然后按F1鍵或單擊工具欄的幫助按鈕，即可彈出與該對象相關的內容。建議充分利用幫助內容。

７、基本分析方法
（1）直流工作點的分析
　　直流工作點的分析是對電路進行進一步分析的基礎。在分析直流工作點之前，要選定Circuit/Schematic Option中Show nodes（顯示節點）項，以把電路的節點號顯示在電路圖上。
（2）交流頻率分析
　　交流頻率分析即分析電路的頻率特性。需先選定被分析的電路節點，在分析時，電路的直流源將自動置零，交流信號源、電容、電感等均處于交流模式，輸入信號也設定為正弦波形式。
（3）瞬態分析
　　瞬態分析即觀察所選定的節點在整個顯示周期中每一時刻的電壓波形。在進行瞬態分析時，直流電源保持常數，交流信號源隨著時間而改變，電容和電感都是能量儲存模式元件。在對選定的節點作瞬態分析時，一般可先對該節點作直流工作點的分析，這樣直流工作點的結果就可作為瞬態分析的初始條件。
（4）傅里葉分析
　　傅里葉分析用于分析一個時域信號的直流分量、基頻分量和諧波分量。一般將電路中交流激勵源的頻率設定為基頻，若在電路中有幾個交流源時，可以將基頻設定在這些頻率的最小公因數上。
