１ 主要特點

ＩＮＡ１７０是美國德州儀器公司生產的高端雙向電流監視器單片ＩＣ。該器件具有寬輸入共模電壓范圍和低靜態電流特性，并可利用輸出偏移完成雙向電流檢測。其偏移電壓電平由外部一只電阻和電壓參考設定。當ＩＮＡ１７０單電源供電工作時，允許雙向電流測量。ＩＮＡ１７０可將差動輸入電壓變換成一個電流輸出，輸出電流在負載電阻上產生的一個電壓降，可在１到１００的范圍設置任意一個增益。ＩＮ-Ａ１７０的主要特點如下：

●具有較寬的電源電壓范圍：＋２．７～＋４０Ｖ；

●具有＋２．７～＋６０Ｖ的、與電源電壓獨立的寬輸入共模電壓范圍；

●增益?１～１００?可由電阻編程設定；

●低靜態電流：典型值為７５μＡ；

●具有１０μＡ的低輸入偏置電流；

●采用薄型８引腳ＭＳＯＰ封裝，工作溫度范圍可擴展到－５５～＋１２５℃。

ＩＮＡ１７０的應用領域包括：汽車、電話、計算機、電源、儀器的電流測量、便攜式設備與電池后備?ｂａｃｋｕｐ?系統、電池充電器和電源管理等。

２ ＩＮＡ１７０的結構功能及主要參數

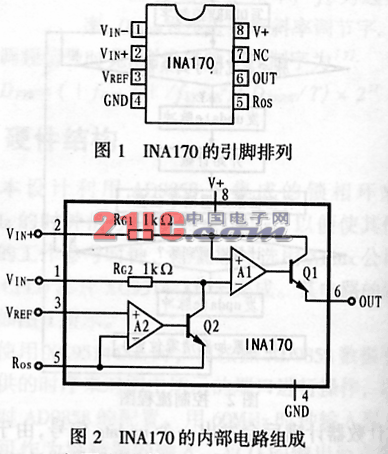

ＩＮＡ１７０的引腳排列如圖１所示。表１所列是其引腳功能說明。

表1 INA170引腳功能

ＩＮＡ１７０主要由運算放大器Ａ１和偏移?ｏｆｆｓｅｔｔｉｎｇ?放大器Ａ２組成，其內部電路組成如圖２所示。

ＩＮＡ１７０主要參數范圍或典型值如下：

●滿標度感測輸入電壓Ｖｓｅｎｓｅ：?Ｖ＋ＩＮ－Ｖ－ＩＮ?＝１００ｍＶ?

●共模輸入電壓范圍：２．７～６０Ｖ；

●共模抑制比：１２０ｄＢ；

●輸入失調電壓：ＶＯＳ＝±０．２ｍＶ；

●輸入失調電壓溫度漂移：１μＶ／℃；

●輸出跨導范圍：０．９９～１．０１ｍＳ?ｍＡ／Ｖ?；

●總輸出誤差：±０．５％；

●輸出擺幅：?Ｖ＋?－０．９Ｖ至?Ｖ＋?－１．２Ｖ；

●輸出電流噪聲密度：２０ｐＡ／?Ｈｚ?１／２。

３　應用電路

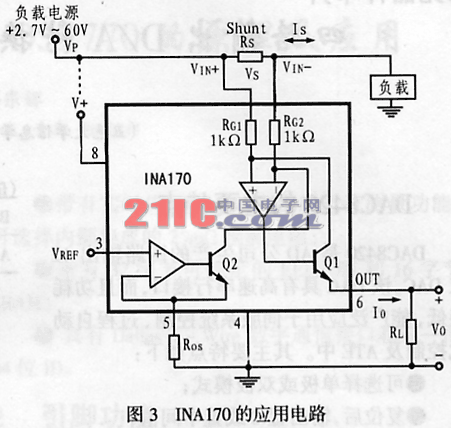

ＩＮＡ１７０的應用電路如圖３所示。該電路的負載電源電壓ＶＰ范圍為２．７～６０Ｖ，電源電壓Ｖ＋可以單獨施加?２．７Ｖ≤Ｖ＋≤４０Ｖ?，也可與負載電源ＶＰ共用。實際上，ＩＮＡ１７０的輸入電壓可以遠遠超過它的電源電壓Ｖ＋。當Ｖ＋＝５Ｖ時，ＩＮＡ１７０的輸入電壓可以達到６０Ｖ。

    當ＲＳ上的電壓降ＶＳ施加到ＩＣ內部運算放大器反相輸入電阻ＲＧ１上時，電路將產生一個電流進入ＮＰＮ晶體管Ｑ１的集電極。腳ＯＵＴ上的負載電阻ＲＬ將輸出電流ＩＯ轉換為輸出電壓Ｖ０。在沒有偏移的情況下，ＩＮＡ１７０的傳送功能可用下面公式來表示：

ＩＯ＝ｇｍ?Ｖ＋ＩＮ－Ｖ－ＩＮ?

式中，跨導ｇｍ可取１０００μＡ／Ｖ?即１ｍＳ?。

由于電流測量放大器的輸入電壓?Ｖ＋ＩＮ－Ｖ－ＩＮ?等于ＩＳ ＲＳ，輸出電壓ＶＯ＝ＩＯＲＬ，因此，輸出電壓ＶＯ可表示為：

ＶＯ＝ＩＳ ＲＳ ｇｍ ＲＬ

在ＩＮＡ１７０的腳３施加一個正參考電壓ＶＲＥＦ可在電阻ＲＯＳ上產生一個電流，并迫使輸出電流ＩＯ偏移。在這種情況下，輸出電壓ＶＯ可用下式計算：

ＶＯ＝?ＶＲＥＦＲＬ／ＲＯＳ?±?ＩＳＲＳＲＬ／１ｋΩ?

ＩＮＡ１７０的最大差分輸入電壓是０．５Ｖ，在此情況下，器件將輸出一個５００μＡ的電流。實際上，２Ｖ的差分輸入電壓也不會引起器件損壞。

并聯電阻ＲＳ的選擇依賴于具體應用，但必須兼顧小信號時的精度和最大容許電壓損耗兩方面的要求，應在二者之間折衷。較大的ＲＳ值在較小的電流下能減小失調的影響，從而提供較高的精度；而在ＲＳ值較小時，卻能減小電源線路上的電壓損失。在多數應用中，當ＲＳ能產生５０～１００ｍＶ的滿標度并聯電壓時，可以保證具有最好的性能。

負載電阻ＲＬ的選擇以能提供所需的滿標度輸出電壓為原則。由于１ＮＡ１７０的輸出阻抗非常高，其允許的ＲＬ值可高達１００ｋΩ，因而可保證較高的精度。輸出端任何附加電路的輸入阻抗都應遠遠高于ＲＬ值，這樣才能防止精度降低。

在設計ＰＣＢ板和焊接時，ＩＮＡ１７０的輸入腳Ｖ＋ＩＮ和Ｖ－ＩＮ應盡可能靠近感測電阻ＲＳ，以減小任何串聯電阻帶來的誤差。把負載電阻ＲＬ兩端的電壓作為輸出電壓可獲得較高的精度。由于在大電流系統中，負載電流可能會流進接地點而影響測量精度。因此，為了使ＩＮＡ１７０穩定工作，在高阻抗電源和有干擾的應用中，應增加電源退耦電容，以抑制電源噪聲。
