典型穩壓電源電路圖(7805擴流)

典型穩壓電源電路圖(7805擴流)

經典的電源電路(7805擴流)

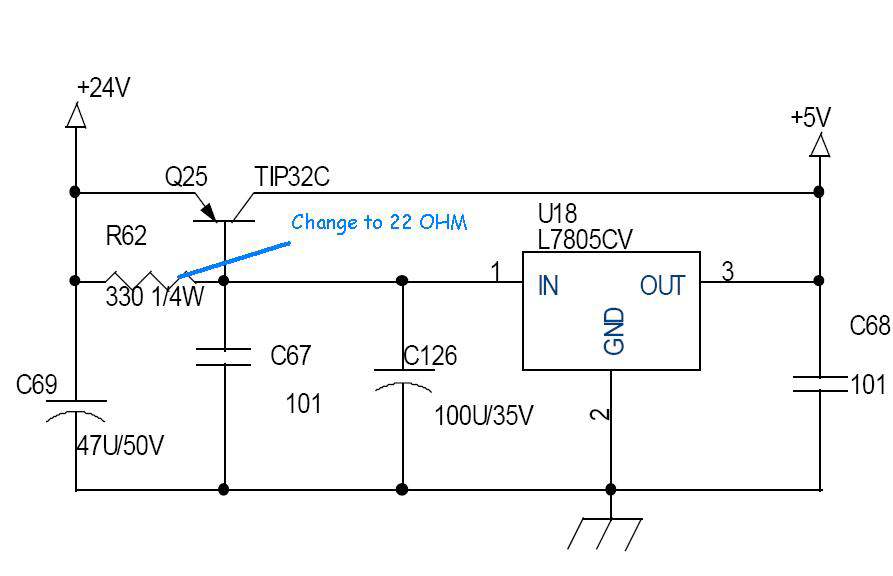

上圖為在非常流行的經典電路上做小許改動的電路圖.

電路目的:

1)+24V 轉換為+5V +/-5%

2)可提供+2A以上的電流.

主要元件: TIP32C (ST)
L7805CV (ST)

圖中的R62,在實際應用中已經更改為22 OHM.

功率元件TIP32C已經加散熱片

請壇子里面的各位朋友發表自己的看法分析此電路.

包括:

1. 此電路的具體工作原理.
2. 此電路是否能達到預期的效果.
3. 存在何種問題.
4. 如果圖中R62如果減小到諸如1 OHM或者3.3 OHM,會存在什么樣的問題.
5. 其他.

閱讀全文
