[圖文]可調整電壓的電子管整流器

可調整電壓的電子管整流器

這里介紹的是使用一只6Pl電子管整流的、輸出直流電壓可以調整的整流器。輸出電壓可以在十幾伏至幾百伏之間改變，可為電子管接收機或發射機供電，以滿足愛好者各種需要。

原理簡介

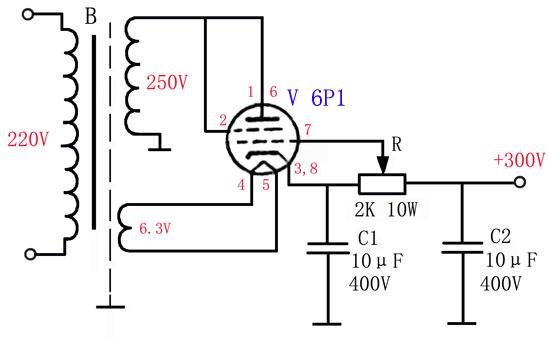

電路如圖7所示。6P1電子管的屏極和陰極相當于一只真空二極管，作用與半導體整流二極管相同，屏極相當于半導體二極管的正極；陰極相當于負極。電源變壓器次級的交流正半周從6P1管的屏極流入，從陰極輸出正脈沖直流，形成半波整流。
與一般電子管整流器不同的是，6P1電子管有控制柵極。控制柵極接到濾波電阻上，也就是說在控制柵極加了一個正向偏壓，移動線繞電阻的滑臂就可以改變輸出電壓的大小。正向偏壓越大，陽極電流越大，輸出電壓就越高，由此控制6P1管的屏流，以達到改變輸出電壓的目的。可以看出，這種整流器不怕過載，不怕負載短路。因?yàn)楫?dāng)負載短路時，負柵壓增大，引起屏流減少，從而保護了整流管。

所用元件列表如下：

C1、C2	l0μF／450V 電解電容器	2只
R	2KΩ10W 可調線繞電阻	1只
B	電子管收音機電源變壓器（次級輸出100～350V)	1只
V	6P1 電子管	1只
其它	電源插頭，底板、接線等
