電源監控器IMP809/810及其應用

1. 概述

　　IMP809/810是IMP公司新研制的一組CMOS監控電路，能夠?yàn)榈凸?a target="_blank">微控制器MCU（或μC）﹑微處理器MPU（或μP）或數字系統監視3～5V的電源電壓。在電源上電、掉電和跌落期間產生不低于140ms的復位脈沖，將該功能集成到一片3腳封裝的小芯片內，與采用分立元件或通用芯片構成的電路相比，大大減小了系統電路的復雜性和元器件的數量，顯著提高了系統可靠性和精確度。

　　該系列產品能提供高、低兩種復位信號電平，還能提供6種復位門限4.63V、4.38V、4.00V、3.08V、2.93V和2.63V，以供選擇。

　　由于IMP809/IMP810系列芯片性能優良，實用性強，用途廣泛，市場需求量大，因此，另有幾家著名公司也在生產功能上和引腳上完全兼容的集成電路。可互換的產品型號有MAXIM公司的MAX809/810、DALLAS公司的DS1809/1810、ADI公司的ADM809/810等。

　　IMP809/810系列芯片主要應用于：微處理器和微控制器系統，嵌入式控制器系統，電池供電系統，智能儀器儀表，通信系統，尋呼機，蜂窩移動電話機，手持設備，個人數字助理（PDA）等等。

　　IMP809/810系列芯片主要特點：6種精確的復位門限，可監視5V、3.3V、3V電源，140ms的最小復位脈沖寬度，Vcc=1.1V時確保復位信號有效，兩種復位信號電平可選，不需要外部元件，微型3腳SOT23封裝。

2. 內部結構和引腳功能

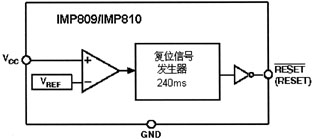

IMP809/810系列芯片的內部結構如圖1所示，各引腳功能見表1。

3. 功能說明

　　復位信號用于啟動或者重新啟動MPU/MCU，令其進入或者返回到預知的循環程序并順序執行。一旦MPU/MCU處于未知狀態，比如程序“跑飛”或進入死循環，就需要強行將系統復位。IMP809/810就用于監視系統的電源電壓，并在偏離正常范圍時，即低于復位門限時，發出一個復位信號。

　　對于IMP809，在電源上電、掉電或跌落期間，只要Vcc還大于1.1V，就能保證RESET輸出電壓不高于0.4V的低電平，確保復位信號有效。在Vcc上升期間RESET維持低電平，直到電源電壓升至復位門限以上。在超過此門限后，內部定時器大約再維持240ms后釋放RESET，使其返回高電平。無論何時只要電源電壓降低到復位門限以下（即電源跌落），RESET引腳會立刻變低。

　　IMP810提供的復位信號為高電平RESET，其它功能同于IMP809。一般復位信號較多地采用低電平，所以IMP809應用較多。也有些單片機，如INTEL的80C51系列，需要高電平有效的復位信號，這時應選用IMP810。

4. 特性參數和時序圖

4.1? 選型

廠家提供6種型號后綴不同的產品，分別代表6種不同的復位門限（見表2）。

4.2? 極限參數（見表3）

與時間有關的參數請參看時序圖（圖2）。

5. 應用舉例

5.1? 典型應用

IMP809/810的典型應用電路如圖3所示，十分簡潔。

5.2? 特殊應用

根據不同的開發目的和設計要求，以及不同的MPU/MCU型號選擇，可以靈活地選用IMP809/810以及帶不同后綴的產品。以下給出兩種不同用法，以便從中受到啟發。

（1）確保Vcc=1.1V時復位信號電平仍有效

確保VCC=1.1V時復位有效

通常情況下，當Vcc降至1.1V以下，IMP809的RESET端不再吸入電流而呈現開路，故輸出電平不確定。如果在該腳接一只下拉電阻到地（如圖4所示），負責泄放雜散電荷，這樣即使Vcc降至1.1V以下，也能保障RESET電平有效。對該阻值的要求并不嚴格，一只100k的電阻即可滿足需要。同理，對于IMP810需要加一只上拉100k電阻。

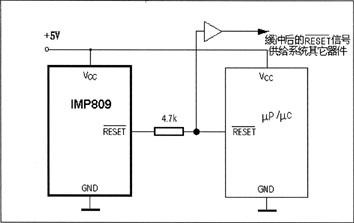

（2）與具有雙向復位引腳的單片機接口

有些單片機具備雙向復位引腳，比如MOTOROLA的68HC11系列，不僅可以接收外部電路提供的復位信號，還能向外部電路輸出復位信號。當與IMP809/810的RESET端連接時，可能會產生競爭。例如，如果在IMP809輸出低電平的同時，68HC11內部欲將復位端拉高，結果就會出現不確定的邏輯電平。為了避免此類情況發生，在IMP809的RESET端與68HC11的雙向復位引腳之間連接一只4.7k電阻即可。此外，經過緩沖器的驅動還可為系統中的其它器件提供復位信號（見圖5）。
