多路輸出隔離驅動電路及其在短路限流器中的應用??

摘要：給出了一種新穎的多路輸出隔離驅動電路，它利用分布式電流源供電方式，解決了多路隔離輸出的困難，減少了變壓器繞組匝數，提高了能量傳輸效率。驅動電路輸出波形的上升沿大約為1μs，保證了晶閘管的快速導通，強觸發寬度為100μs，保證觸發的可靠性。

關鍵詞：分布式供電；短路故障限流器；強觸發

　??

1??? 引言

??? 電力電子技術的迅猛發展，使得電力電子裝置的應用越來越廣泛。目前，在電力電子裝置中，在需要隔離電源的地方，均設置獨立的包括原、副邊電路的整套工作電源，電路復雜，效率低，體積大，成本高，可靠性低；有些電力電子裝置使用帶有電壓泵的專用單電源驅動電路，可以省掉復雜的多路隔離輔助電源，但由于這種專用電路的局限性，不能適用于高電壓、大功率和其它有特殊需要的場合。文獻[1]提出的用于電力電子裝置的多路輸出隔離電源驅動電路，采用了分布式供電方式，使用一套主電路就可以產生多組彼此隔離的副邊電壓，和其他形式的電源相比，在輸出功率和輸出路數相等的情況下，具有體積小，重量輕，效率高，可靠性高等顯著優點。而且由于采用具有獨立磁路的副邊繞組的變壓器，副邊繞組個數也就是輸出隔離電源的路數的增減非常方便，特別是當輸出隔離電源的路數較多時，該電源的優勢就更為明顯。

??? 文獻[2]提出的三相橋式固態短路故障限流器，適用于電壓等級較高的電網,電路如圖1所示，為了增加耐壓等級，電路中各晶閘管均采用多個串聯的形式，增加了隔離輸出路數，本文將隔離電源應用于該限流器中，實驗結果驗證了電路工作的可靠性。

圖1??? 三相橋式固態短路故障限流器

2??? 系統結構

??? 多路輸出隔離電源驅動電路如圖2所示，它利用一組公用的交流母線，在主電路需要輔助電源的地方進行高頻變壓器隔離變換并經整流，濾波，穩壓后變成所需要的直流電壓。分布式供電方法解決了多路隔離輸出的困難，并且在實際電路中它與供電對象之間可以靠得很近，減小了被干擾的機會。隔離變壓器的絕緣電壓也可以做得比較高，原副邊的分布電容比較小。

圖2??? 多路輸出驅動電路供電方式

3??? 工作原理

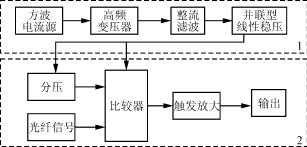

??? 驅動電路的結構框圖如圖3所示。虛線框1內為整流及線性穩壓電路，虛線框2內為具有強觸發的驅動電路。

圖3??? 驅動電路的結構框圖

3.1??? 高頻變壓器等效電路

??? 高頻變壓器等效電路如圖4所示。其中L_m為變壓器原邊激磁電感，變壓器變比為1：N，i_s為高頻方波電流源，V_o為變壓器輸出電壓，i_o為變壓器輸出電流。由于變壓器原邊繞組只有一匝，所以有

??? L_m=??? （1）

??? 當占空比D=0.5時，變壓器的工作波形如圖5所示。

圖4??? 變壓器等效電路

圖5??? 變壓器工作波形

??? [t₀－t₁]階段，V_o為高電平，i_L線性上升，其增量為

??????? Δi_L1=dt=(t₁－t₀)=DT=（2）

??? [t₁－t₂]階段，V_o為低電平，i_L線性下降，其增量為

??????? Δi_L2=－Δi_L1=－（3）

輸出電流為

??? i_o=（4）

3.2??? 線性穩壓及過流保護電路

??? 由于供電電源是電流源信號，穩壓電路采用了并聯型線性穩壓方式，電路如圖6所示。R₁起限流作用，R₂，R₃，R₄和Z₁組成穩壓電路，Z₁采用TL431精密穩壓管，R₅，V₁和S₁組成過流保護電路，當輸入電流過大時，V₁導通，S₁柵極為高電平而導通，從而限制了流過Z₁的電流，保護了后級電路。

圖6??? 線性穩壓及過流保護電路

3.3??? 強觸發電路

??? 強觸發電路如圖7所示。當輸入下降沿到來時，由于電容兩端電壓不能突變，點2電位變?yōu)榈碗娖?，輸出?qiáng)觸發脈沖，下降沿結束后，電容開始充電，點2電位上升，當V₂>V_ref時，強觸發結束。強觸發寬度τ按式（5）計算。

??????? τ=－(R₁＋R₂)C₁ln（5）

式中：V_1O為電容開始充電時點1電壓；

????? V_1C為比較器翻轉時點1臨界電壓。

圖7??? 強觸發電路

4??? 實驗結果

??? 采用如圖1所示的三相橋式固態短路故障限流器，隔離電源的參數如下：高頻變壓器工作頻率為100kHz，原邊1匝，副邊兩路輸出，分別為3匝和1匝。主路輸出經過整流，濾波，穩壓后變成所需要的直流電壓。輔路輸出經整流，濾波后變?yōu)樨?fù)電平，為晶閘管的關斷提供反向電流，加速關斷過程。圖8為輸入方波電流源波形。圖9為副邊電流波形。

圖8??? 方波電流源波形

圖9??? 變壓器副邊輸出電流波形

??? 增大L_m可以降低磁滯損耗，減小鐵心損耗，提高變壓器傳輸效率。在鐵心尺寸大小相同的情況下，由式（1）可知，選擇相對磁導率μr較大的鐵心可以增大L_m。非晶鐵心由于具有很高的相對磁導率，可以很好地降低鐵心的磁滯損耗。圖10為非晶和鐵氧體鐵心變壓器的副邊主路輸出電流波形。由圖10可知，非晶鐵心電流波形的波頭下降率較低，即Δi_L較小。

圖10??? 非晶與鐵氧體副邊主路輸出電流波形比較

??? 實測電流值及電路工作效率等見表1所列。其中L_m為激磁電感；Δi_L為激磁電感上電流增量；I_s為原邊電流有效值；I₂₁及I₂₂分別為副邊輸出電流有效值；η為變壓器轉換效率。由表1可發現，非晶鐵心雖然具有較大的激磁電感，但由于非晶鐵心具有很低的電阻率，在開關頻率較高的情況下，渦流損耗很大，使得總損耗較鐵氧體高。由表1還可看出，雖然變壓器繞組匝數很少，但由于采用了電流源供電方式，鐵心仍然具有良好的能量傳遞特性，漏電流較小。

表1

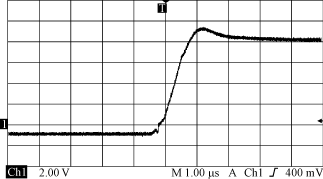

??? 圖11及圖12分別為驅動電路輸出Vo及其上升沿展開的實驗波形，波形上升沿大約為1μs，保證了晶閘管的快速導通，強觸發寬度為100μs，保證觸發的可靠性。在光纖信號結束時，輸出大約－0.8V，為器件的關斷提供反向電流，加速關斷過程，保證了關斷的可靠性。

圖11??? 驅動信號輸出V_o

圖12??? 上升沿展開波形

5??? 結語

??? 本文介紹的多路輸出隔離驅動電路，采用分布式電流源供電方式，該方法解決了多路隔離輸出的困難，并且在實際電路中可與供電對象靠得很近，減小了被干擾的機會，減少了變壓器繞組匝數，能量傳遞效率較高。驅動電路輸出具有強觸發，陡峭的上升沿保證了器件的可靠導通。該驅動電路還適用于各種電機調速系統和伺服系統，中頻電源系統等其它電力電子裝置，具有廣闊的應用前景。
