高效單端正激DC/DC變換器

摘要：介紹一種特殊的單端正激DC/DC變換器，該變換器具有較高的功率傳輸效率和較大的功率輸出。

關鍵詞：單端正激變換器高效

Design of High Efficiency Single? Ended Forward DC/DC Converter

Abstract:This paper introduces the design of a special single? ended forward DC/DC, this DC/DC have high energy transfer effciency and high power output.

Keywords:Single? Ended Forward DC/DC Converter,high energy transfer efficiency

中圖法分類號：TN86文獻標識碼：A文章編號：0219?2713(2000)11?579?02

1引言

DC/DC變換器廣泛應用于通信、計算機及汽車等領域，近年來DC/DC變換器技術有了很大的發展，重點是研究高效、高功率輸出、結構簡單和價廉的變換器。

本文介紹一種特殊的單端正激200W48V/24V變換器，由于電路的特殊結構，該變換器具有穩定性好、效率高、功率密度高等優點。

2電路設計

該DC/DC變換器的控制電路選用TL494，它是一種性能優良、功能齊全的集成控制器，功能框圖如圖1所示，主要管腳功能如下：

12腳：接電源正端，電壓范圍7V～40V。

7腳：公共負端。

14腳：輸出5V基準電壓。

6腳：外接定時電阻RT，常取數kΩ以上。

5腳：外接定時電容CT，產生鋸齒波電壓送比較器和死區時間比較器，振蕩頻率為

f=1/RTCT

4腳：死區時間控制，輸入直流電壓（0～4）V，控制TL494輸出脈沖的占空比=0.45～0，在此基礎上，占空比還受反饋信號控制，4腳還常用作軟起動控制端，使輸出脈沖寬度由0逐漸達到設計值。

13腳：輸出方式控制，當U13=0時，用于驅動單端電路。

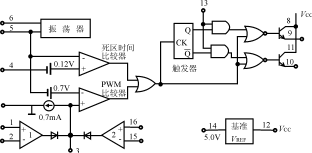

圖1TL494內部功能框圖

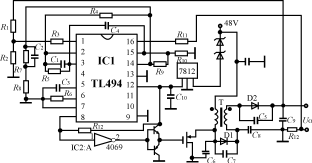

圖2200W48V/24V變換器電路原理圖

TL494的內部包含兩個相同的誤差放大器，它們的輸出端經二極管隔離后送至比較器的同相端，與反相端的鋸齒電壓相比較，并決定輸出電壓的寬度，調寬過程可由3腳上的電壓來控制，也可分別經誤差放大器進行控制。兩個放大器獨立使用，用于反饋電壓和過流保護，3腳接RC網絡，提高整個電路的穩定性。完整電路原理如圖2所示。

輸出電壓UO經R1和R2分壓后加到1腳，當UO變化時，誤差放大器1的輸出電壓隨之改變，即與鋸齒波電壓的比較電平發生改變，比較器輸出的脈沖寬度改變，通過TL494輸出的驅動脈沖改變開關管的導通時間，從而實現調寬穩壓的目的。基準電壓（14腳）另一路通過R9和R10分壓后加到誤差放大器的反相端15腳，同相端16腳接過流保護電阻R12的一端，當輸出電流超過20A時，誤差放大器2輸出高電平，隨之使開關管的導通時間變短，關斷輸出。

另外，為了提高整個電路的功率傳輸效率，該單端正激變換器未采用加去磁繞組的方案，去磁由接到變壓器T次級電路的二極管、電容來完成。在設計時應精確計算電容的取值，確保磁通復位，二極管選用超快速恢復型，同時為防止變壓器磁通飽和，在次級電路中采用直流隔離電容C8。磁性材料選用日本TDK公司的PC40。

3實驗結果

在實驗過程中，進行了多次嚴酷環境下的老化實驗，結果表明，該設計方案是可靠的，變換器的各項參數如下：

輸入電壓：（40～60）V；

輸入電流：5A（滿載時）；

輸出電壓：24V；

電壓調整率：0.02％(40～60)V輸入時；

額定輸出功率：200W；

峰值功率：400W；

效率：92％。

4結語

該設計方案采用了獨特的正激拓樸結構，從原理上提高了DC/DC變換器的效率，經過長時間的老化和各種惡劣環境下的實驗，證明該設計方案是可行的。

參考文獻

1朱明等編.通信電源集成電路手冊.北京：人民郵電出版社，1996

2張乃國.開關電源功率變壓器的設計方法.電源技術應用，2000（1·2）:34～39

3王耕福.新的電源鐵氧體磁芯及其應用.電源技術應用,2000（1·2）:55～62
