計量用電流互感器的選擇及使用

電能計量裝置主要由電能表、計量用電壓互感器、電流互感器及二次回路等部分組成，電流互感器是能計量裝置的重要組成部分，現介紹計量用電流互感器的選擇原則和使用注意事項。

1 選擇的原則

　　1.1額定電壓的確定

　　電流互感器的額定電壓un應與被測線路的電壓ul相適應，即un≥ul。

　　1.2額定變比的確定

　　通常根據電流互感器所接一次負荷來確定額定一次電流i1，即: i1=p1/uncosψ式中un——電流互感器的額定電壓，kv;p1——電流互感器所接的一次電力負荷，kva;cosψ——平均功率因數，一般按cosψ=0.8計算。

　　為保證計量的準確度，選擇時應保證正常運行時的一次電流為其額定值的60%左右，至少不得低于30%。電流互感器的額定變比則由額定一次電流與額定二次電流的比值決定。

　　1.3額定二次負荷的確定

　　互感器若接入的二次負荷超過額定二次負荷時，其準確度等級將下降。為保證計量的準確性，一般要求電流互感器的二次負荷s2必須在額定二次負荷s2n的25%~100%范圍內，即:0.25s2n≤s2≤s2n。

　　1.4額定功率因數的確定 信息來源:http://tede.cn

　　計量用電流互感器額定二次負荷的功率因數應為0.8~1.0。

　　1.5準確度等級的確定

　　根據電能計量裝置技術管理規程（dl/t448-2000）規定，運行中的電能計量裝置按其所計量電能量的多少和計量對象的重要程度，分為i、ii、iii、iv、v五類，不同類別的電能計量裝置對電流互感器準確度等級的要求也不同，詳見下表:

電流互感器的配置

信息請登陸:輸配電設備網

　　1.6互感器的接線方式

　　計量用電流互感器接線方式的選擇，與電網中性點的接地方式有關，當為非有效接地系統時，應采用兩相電流互感器，當為有效接地系統時，應采用三相電流互感器，一般地，作為計費用的電能計量裝置的電流互感器應接成分相接線（即采用二相四線或三相六線的接線方式），作為非計費用的電能計量裝置的電流互感器可采用二相三線或三相線的接線方式，各種接線方式如下圖所示:

???

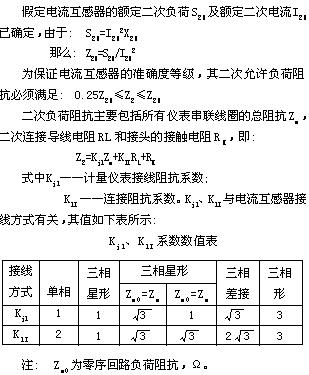

　　1.7互感器二次回路導線的確定

　　由于電流互感器二次回路導線的阻抗是二次負荷阻抗的一部分，直接影響著電流互感器的誤差，因而哪二次回路連接導線的長度一定時，其截面積需要進行計算確定。?
?:輸

配電設備網

2 使用注意事項

　　2.1應避免繼電保護和電能計量用的電流互感器并用，否則會因繼電保護的要求而致使電流互感器的變比選擇過大，影響電能計量的準確度。對于計費用戶，應設置專用的計量電流互感器或選用有計量繞組的電流互感器。

　　2.2電流互感器的一次繞組和被測線路串聯，二次繞組和電測儀表串聯，接線時必須注意電流互感器的極性，當電流互感器內部線圈的引出線接錯位置、端鈕標志錯誤時，都屬于線圈極性接反。只有極性連接正確，才能準確測量和計量。

　　2.3序及電流相別應正確。如在三相三線有功電能表的24種組合接線中，只有第一元件接入u、i和第二元件接入u、i時，電能計量才是正確的，其它接線方式都是錯誤的。

　　2.4電流互感器二次繞組不允許開路，否則，將產生高電壓，危及設備和運行人員的安全，同時因鐵芯過熱，有燒壞互感器的可能，電流互感器的誤差也有所增大，因此，在二次回路上工作時，應先將電流互感器二次側短路。

　　2.5電流互感器二次側應有一端可靠接地，且接地點只有一個。以防止一、二次側絕緣擊穿時，造成對人身和設備的損壞。

　　2.6二次回路的連接導線應采用銅質單芯絕緣線，嚴禁使用鋁線，且中間不得有接頭。電流二次回路的導線截面積應不小于4mm2。

　　2.7當負荷變化范圍大，實際負荷電流小于30%時，應采用二次繞組具有抽頭的多變比電流互感器或0.5s、0.2s級電流互感器，或采用具有較高額定短時熱電流和動穩定電流，并且接近實際負荷電流的小量程電流互感器。
