三相電度表電源設計

??? 三相電度表有三相三線，三相四線，輸入電壓有3×(220～240)V/380～400V、3×57V/100V等。三相電度表供電電路可以參考單相電度表電源的設計方法，對于三相四線供電電路，可以在每一相線對零線之間接1只線性變壓器，共3只線性變壓器；對三相三線可以取一相如Β相作為公共地線，A、C相對Β相接2只線性變壓器。這些變壓的副邊單獨整流后再將輸出的正極接在一起、負極接在一起，經電容濾波后，再通過DC/DC變換器輸出穩定電壓，向電度表供電，如圖5所示。

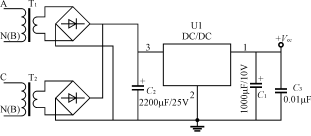

圖5? 三 相 電 度 表 線 性 電 源

??? 這種供電方式體積和重量較大，成本也較高，顯然按以上電路連接時，對三相四線供電時不能缺零線，對三相三線供電時不能缺公共地線，如B相；另外，有的供電局用戶要求，三相電度表輸入端任意兩線有電壓輸入時都能工作，則圖5的設計便不能達到目的；當采用三相電度表專用開關電源模塊供電時，可解決以上問題，其內部結構圖如圖6所示。

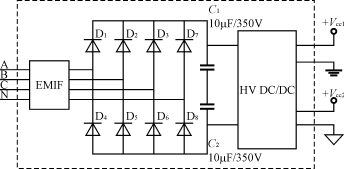

圖6? 三 相 電 度 表 專 用 開 關 電 源 模 塊

??? 這種三相電度表專用開關電源模塊，體積為32mm×75mm×22mm，輸入電壓范圍寬，在60～480V范圍內，任意二線、三線、四線輸入都可工作，帶有輸入過壓、輸出過流保護功能，電源的EMC特性也較好，另外還有體積小、重量輕、效率高、損耗小等優點，它的每相供電的自身?yè)p耗均<0.4W，已經過我公司三年批量試用，具有良好效果。
