電子調光鎮流控制器（上）

南京航空航天大學嚴仰光（南京210016）摘要：ML4835采用BI?COMS工藝，是復合了PFC/CFL二大功能的單片集成電路，具有簡易單環路補償升壓式功率因數校正（PFC）與燈管壽命檢測的可調光與不調光電子鎮流控制器功能，特別適用于工民建中的小型熒光燈（CFL）綠色照明系統。

關鍵詞：高功率因數高效率緊密型熒光燈管電子可調光鎮流控制器 　

1引言

小型熒光燈電子調光鎮流控制器ML4835復合了PFC/CFL二大功能，其內部結構框圖見圖1。

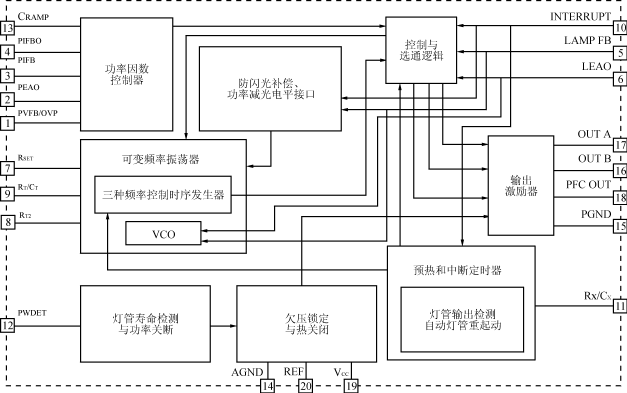

圖1ML4835內部功能設計方框圖（之一）（原圖，未做格式轉換）

復合PFC/CFL單片集成電路ML4835是一種完整的高功率因數和高效率的可調光/不調光電子鎮流控

表1ML4835引腳功能簡要表

制器，特別適合于作房屋建筑群中的小型熒光燈（CFL）“綠色”節能照明系統。采用了Bi?CMOS工藝的ML4835包括兩個控制電路：一是升壓型PFC功率因數控制器，二是具有燈管壽命檢測的電子調光鎮流控制器。

ML4835的PFC電路采用了一種單環路補償?shù)男滦秃喴譖FC拓撲。該功率因數校正電路可以峰值電流或平均電流模式工作，系統的功率因數超過0.99，其輸入電流的諧波失真很低。ML4835的鎮流控制器提供了可編程的起動程序，它具有特定的可調節預熱時間及燈管引出腳脫離插座時的中斷輸出時間。ML4835的外形與20個引腳見圖2，各引腳簡要功能見表1，它的主要特點是：

（1）用于檢測燈管壽命終止的功率檢波；

（2）低失真高效連續升壓式峰值或平均電流傳感型PFC系統；

（3）在PFC與鎮流器間采用單一頻率工作及前沿與后沿同步；

（4）可編程的起動設計，能快速、瞬間開啟燈管；

（5）調光和起動采用三重頻率控制網絡，以適應不同燈管尺寸；

（6）可調的再起動程序，燈管輸出條件減少鎮流器發熱；

（7）內部過熱關斷；起動電流低（<0.55mA）；

（8）PFC過壓比較器消除了拔掉燈管負荷時的輸出失控。

2ML4835的極限值與電氣參數

超過絕對最大額定值時將導致器件永久性損壞。絕對最大技術指標只是器件承受的額定值，不是器件正常的工作值。

（1）電源電流（Icc)65mA；

（2）輸出電流（OUTA，OUTB，PFCOUT）直流250mA；

（3）PIFB輸入電壓－3V到2V；

（4）最大承受電壓（PEAO，LEAO）－0.3V到7?7V；

（5）最大承受電流（PEAO，LEAO）±20mA；

（6）結溫150℃；

（7）儲藏溫度范圍－65℃到150℃；

（8）引線溫度（10秒焊接）260℃；

（9）熱阻（θJA）

圖2ML4835外形引腳安排（原圖，未做格式轉換）

ML4835CP65℃/W；

ML4835CS80℃/W；

（10）工作條件

溫度范圍0℃到70℃。

ML4835的電氣特性見表2。除非另外說明，所有的VCC=VCCZ=－0.5V，RSET=11.8kΩ，RT=15.4kΩ，RT2=67.5kΩ，CT=1.5nF,TA=工作溫度范圍（注釋1）。

ML4835的功能設計由兩部分電路組成：一是受

表2ML4835電氣特性

表2(續）ML4835電氣特性

注釋1：這些限制是經100％測試和取樣來保證，或按最壞情況時的測試條件來校驗。

圖3ML4835內電路結構詳細方框示意圖（原圖，未做格式轉換）

圖4三種頻率設計模式示意圖

峰值或平均電流控制的連續升壓式功率因數前端級，二是靈活的鎮流器控制部分。起動和燈管輸出的再定時，由選擇外部定時元件來控制，它能適應不同類型燈管的控制。鎮流器部分采用頻率調制（FM）控制燈管的功率，通過附加編程能力來調節VCO壓控振蕩器的頻率范圍。這就使IC能用在不同的輸出網絡。圖3方框詳細給出了ML4835的內電路結構示意圖。

ML4835提供了幾種安全特性（詳見后面有關內容）：

（1）燈管壽命終結檢測，用于檢驗燈管壽命EOL、

開關閉燈管；

（2）傳感末端的燈管溫升并控制熱關斷（詳見IC

偏置、欠壓鎖定和熱關斷一節）；

（3）具有防閃光的再照明起動，用于燈管輸出條

件的再起動，當從滿功率推動至調光能級時可使“閃爍”最?。ㄔ斠娖饎?、再起動、預熱和中斷各節）。

3ML4835的工作原理

如圖4所示。ML4835執行三重頻率工作模式：即預熱、點火、調光三種頻率的可編程序，它能延長燈管的壽命，簡化燈管的網絡設計，還能在任何調光級別時無閃爍地開啟燈管。這種尋址適于高Q值網絡起動程序、和低Q值網絡工作時的需要，其寄生損耗最小，并改進整機功效。預熱、起動、工作和再起動的數值，是能調節或選擇的。

3?1功率因數控制電路

ML4835的功率因數校正電路，是一種峰值或平均電流檢測的升壓式PFC控制電路，它只需要電壓環補償。它比常規的平均電流控制方式更簡單，該電路由一個電壓誤差放大器、一個電流傳感放大器（不用補償）、一個積分器、一個比較器和一個邏輯控制器組成，見圖5。在升壓式拓撲中，功率因數校正是通過檢測輸出電壓和流經電流傳感電阻器上的電流來實現的。占空比的控制是由比較誤差放大器的積分電壓信號與傳感電阻器RSENSE上的電壓來實現的。占空比控制的定時見圖5中波形。

為調節輸出而設置的最小輸入電壓，可由選擇CRAMP來實現（它遵循峰值電流模式）：

圖5ML4835的PFC控制器電路（原圖，未做格式轉換）

CRAMP=(1)

在平均電流模式時：CRAMP=(2)

式中Δt是死區時間。

圖6ML4835的燈管壽命檢測功能簡化模型（原圖，未做格式轉換）

圖7補償網絡圖（原圖，未做格式轉換）

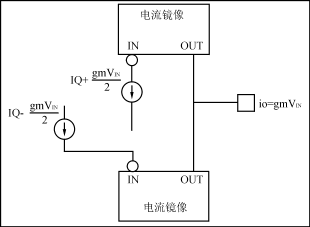

圖8輸出電路結構（原圖，未做格式轉換）

圖9跨導放大器特性曲線（原圖，未做格式轉換）

3?2過壓保護與禁止電路

過壓保護（OVP）端用于保護功率電路，當負載突然變化時（如拔掉燈管），它能避免過壓沖擊損壞功率級。在直流高壓線上的分壓器阻值，可設置OVP電路的斷開電平。當PVFB/OVP端的電壓超過2?75V時，PFC晶體管被禁止工作，而鎮流器將繼續工作。

3?3跨導放大器

PFC電壓反饋放大器用于運算跨導放大器。它設計在低電平小信號正向跨導，因此用于頻率補償網絡的交流耦合C1時，可用高阻值負載電阻器R1和小容量陶瓷電容器（<1μF）。圖6給出了運算跨導放大器的輸出電路結構。

圖7中的補償網絡將按下式頻率引入一個零點和一個極點：fZ=fP=(3)

跨導放大器的輸出端直流接地通路或VCC通路，將引起失調誤差。輸入端出現的失調電壓幅度由公式給出：VOS=io/gm。若io=1μA，gm=0.05μW，則輸入的參考失調電壓=20mV。圖7中的電容器C1用于隔離直流電流，盡量減小失調的不利影響。

在ML4835中的所有運算放大器，都合并了壓擺率增強功能。這改善了燈管加亮?xí)r和瞬態條件下電路響應的恢復能力。從圖9特性曲線看出：對大信號時的響應將有一些非線性失真，這是由于跨導模式由低轉到高時，跨導放大器發生變化引起。
