利用STR?F6656設計34″彩色電視機開關電源

摘要：介紹Sanken公司的混合型開關電源ICSTR?F6600系列的原理和應用，作為實例，介紹了使用STR?F6656設計一個34″彩電用的開關電源，并給出滿意的實驗結果。

1引言

　　混合型電源ICSTR?F6600系列是日本Sanken電氣公司的近年產品。它內含MOSFET及控制IC部分，是專門為反激型變換器設計的，特適用于彩色電視機開關電源。

　　該混合IC可工作于準諧振方式以及脈沖占空比控制（PRC——PulseRatioControl)方式。它具有常規第二代SMPSIC的特點，即采用次級輸出采樣及光耦反饋穩壓、準諧振、高效率、寬輸入范圍、良好的輸入電壓調整率和負載輸出特性，還有過流、過壓及熱保護等。相對于同類型的其它廠家IC，它多了一個熱保護以及開關電噪聲較小，可簡化或甚至取消浪涌吸收電路。

　　本文介紹該系列IC的工作原理，在此基礎上描述怎樣利用它設計制造一個34″彩色電視機開關電源。文中給出樣機電源電路，變壓器設計以及實驗結果。實驗表明，該電源完全符合電視機電氣要求，它外圍元件少，設計容易，穩定度高。在高溫、低溫、EMI、短路和開路等環境和安全實驗中均符合國家標準，是一個不可多得的簡單和高效能的電視機實用開關電源。

2混合型開關電源控制器STR?F6600系列原理和特性簡介

　　圖1給出了STR?F6600系列的原理方框圖。這是一個有一個引出腳的塑料封裝IC，其每腳功能簡述見表1。

表1STR?F6600系列每腳功能

　　2?1起動電路

　　當AC電源在t0加入時，由圖2可知，在半個周期內，A點對地峰值電壓VA≈Vd（整流電壓），VA經過R902向C909充電，使IC腳④上電壓Vin近似線性上升（見圖3）。當Vin上升到閾值電壓Vin(ON)=16V

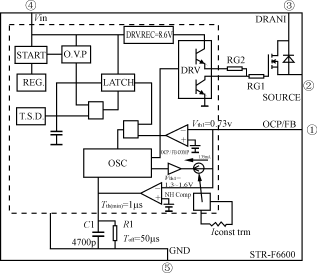

圖1STR?F6600系列方框圖

圖2起動電路

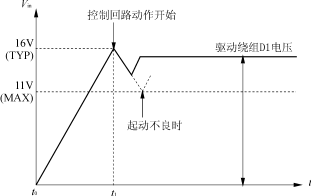

圖3起動時Vin端口電壓的波形

時，IC內的控制電路開始起動，Vin端口上的輸入電流Iin由100μA突升到30mA，電容C909來不及供電而使Vin下降。如果此時由驅動繞組D1所提供的DC電壓足夠的話，Vin將不致于掉到仃振閾值11V以下，則IC繼續工作起動成功。驅動繞組D1的圈數須保證經整流后在C909上電壓超過11V，同時又要低于20.5V。因?yàn)閂in大于20.5V則過壓保護電路起作用，Vin小于10V時則欠壓保護電路起作用。一般Vin取18V是較合適的。

　　關于R902及C909的選值要適當。R902、C909太大均會使IC起動時間t1?t0延長。但C909亦不能過小，否則在驅動繞組電壓到來之前它已不能維持IC動作，這樣就不能順利起動。一般對寬電源(90～270)VAC電壓C909取(47～100)μF，R902取47kΩ～68kΩ是合適的，對窄電源（200VAC），R902可取82k～150k。在本例子中，當R902=82kΩ，C909=47μF，輸入電壓為90V時，其開機起動時間為1.3μs左右。

2?2內部振蕩器，穩壓原理和過流保護

　?。?）內部振蕩器

　　IC內部振蕩器是通過對C1的充放電而形成振蕩脈沖的，放電時間常數C1R1(≈50μs)決定了MOSFET的關斷時間。在PRC運用模式中，穩壓是由固定toff而變化ton來達到的。圖4示出了當沒有穩壓控制信號輸入時，內部振蕩器的工作波形。由圖5波形可見，當MOSFET導通時，電容C1被充電到6.5V。同時漏極電流ID逐步上升，在R5上形成一鋸齒形狀電壓VR5。VR5通過R4后幾乎無損失地加到IC的①腳OCP/FB端口。當①腳電壓V1達到閾值Vth1≈0.73V時，比較器1開始動作，它使振蕩器輸出反相，并通過驅動級將MOSFET關斷。此后C1通過電阻R1放電，C1兩端電壓按恒定的放電時間常數C1R1線性下降。當它降到3.7V左右時，振蕩器輸出再次反相，使MOSFET重新導通，C1電壓再次跳升到6.5V。如此不斷重復上述過程。

　　由上述可知，MOSFET的導通持續時間ton是由VR5的上升斜率決定的，而toff在PRC模式中則由C1R1決定。

　?。?）穩壓原理

　　如圖5所示，為了控制輸出，光耦合器的誤差信

圖4無穩壓控制信號輸入時之振蕩波形

圖5有穩壓控制信號作用下的振蕩波形

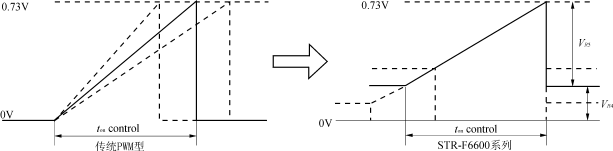

圖6導通期間的V1波形

圖7截止期間的準諧振信號

號輸出電流在R4上形成電壓降VR4串接在VR5上，從而使輸入到①腳的電壓V1波形部分受到VR4的控制，使比較器1提前或拖后反相，以改變MOSFET的ton從而改變次級輸出電壓，達到穩壓的目的。這屬于電流控制方式。一般說來，在電流控制方式中，輕載時VR4會升高，有可能使MOSFET導通時的浪涌電流所引起的噪聲對比較器1帶來誤觸發。為了解決這個問題，在MOSFET關斷期間插入一個有源低通濾波器，它是由C5和一個1.35mA恒流源組成，旁接于①腳和地之間。在MOSFET導通之前，該濾波器分流了從光耦輸出的約一半電流量，因而使VR4直流偏置量有效降低，防止了導通浪涌電流的疊加而引起的誤觸發，此外C5的存在也加大了對噪聲的吸收旁路作用。

　　應該指出的是，現在ton的控制是通過改變VR4的直流電壓達到（見圖6），這與過去傳統方法不同，過去的STR?S6700和STR?M6800系列是靠改變充電電壓的斜率而達到改變ton的。

　?。?）過流保護

　　這是一個脈沖連著脈沖的過流檢測電路。由圖5中的波形可見，比較器1起著過流保護作用。只要正比于Id的電壓V1峰值超過限值0.73V時，就會強迫振蕩器輸出反相，使MOSFET關斷，ton變小，達到了限制輸出電流和輸出功率的目的。

2?3準諧振運用

　　上面討論了純光耦反饋電路的PRC工作情況，實際的應用電路應包括從變壓器驅動繞組D1來的反饋支路（它包括D903，R908，C913，D904等元器件），由于這個支路的存在，使得V1在MOSFET關斷期間含有與VDS成比例的電壓成份，它叫準諧振信號（見圖7）。根據準諧振信號的電平大小可決定該電源是工作在PRC方式還是準諧振方式。

　　在MOSFET關斷期間如果準諧振信號V1處在0.73V與1.45V之間，則比較器1起作用使電源進入PRC方式；如果準諧振信號V1超過1.45V（V1最大值為6.0V），則比較器2起作用使toff降為1.5μs(min)左右，但現時功率管的關斷時間不取決于此值，而是比它大得多。事實上只要V1保持大于0.73V，則MOSFET仍然維持關斷，什么時候開始轉導通，則由準諧振方式?jīng)Q定。準諧振方式就是使MOSFET在VDS的諧振周期的半周處導通，這樣可保證較低的開關電應力和減少開關損耗，為達此目的，需要滿足以下二條件：

　　（1）在漏極和地之間要有一個合適的電容C908存在，由它與初級電感構成LC諧振回路，以便形成漏?源極之間電壓VDS的諧振波形；

　　（2）柵極驅動中要有合適的延遲以保證當準諧振信號V1下降到0.73V以下，MOSFET開始導通時恰好對應于VDS波形的最低處。在具體調整時，可用一功率表監測電源輸入端，在固定輸出負載下，調整R908、C913大小，以獲得最小輸入功率，此時可判斷延遲時間為最合適。還要指出的是延遲作用也有C910和電路分布電容的參與，所以即使不接入C913，電路仍會有某些延遲。

2?4驅動電路，鎖定觸發器，熱保護和過壓保護

　?。?）驅動電路

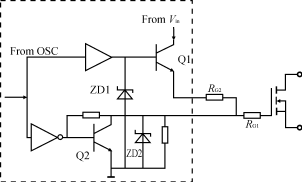

驅動電路如圖8所示。

　　這是恒壓驅動電路，它利用穩壓二極管ZD1(8.6V)來保護恒定的驅動信號幅度。當驅動信號為正脈沖時，Q1導通，通過電阻RG1＋RG2對MOSFET激勵使之成為軟開關。當輸入信號為零電平時，Q1截止，Q2導通，MOSFET柵極電荷將經過一個較小的電阻RG1而迅速放電。穩壓二極管ZD1的作用是保護MOSFET在截止時不致于被上沖的VDS(500V～600V）通過D?G極間電容耦合到柵極而將管子損壞。

　　（2）鎖定觸發器Latch

　　當電路發生過壓或過熱時，芯片內有關電路會將鎖定觸發器置ON，使④腳上電壓Vin在10V～16V之間來回?cái)[動。IC間歇性地工作，阻止了電流和電壓不正常的升高，直到Vin低于6.5V時，電路完全不起振。此時若要電源再起動，需要關機后再開機才行。

　?。?）熱保護電路

　　當混合型IC的外殼溫度超過140℃時，控制IC中的熱保護電路就會起動鎖定觸發器置ON，由于MOSFET與控制IC裝在同一塊基板上。所以熱保護同樣包括MOSFET。

　?。?）過壓保護電路

　　當Vin超過22.0V時，過壓保護電路能起動觸發鎖定器。使Vin在10V～16V之間來回?cái)[動最后會降到6.5V以下，電源完全停止工作，此時要關機后再開機才能重新起動。

　　過壓保護電路同時可以防止次級輸出電壓VO1過高。例如當控制電路開路或其它原因引起VO1大大升高時，通過變壓器耦合，驅動繞組的感應電壓相應也會升高，從而使Vin升高。當Vin超過22V時過壓保護同樣起作用。限制了VO1的再升高，此時的VO1為VO1(OVP)=

例如設VO1(正常值)=130V，Vin(正常值)=18V，利用上式即可算出VO1(OVP)=162.5V，這表示當故障發生時由于過壓保護起作用，VO1最高不會超過此值。

3調整和測試結果

　　利用上述電源安裝了三臺34英寸彩色電視樣機，最初開機時電源不工作，后用示波器觀察Vin波形，發現電壓過低，于是將驅動繞組ND1由4Ts改為5Ts，Vin又過大，電源起振一次又熄滅（因過壓保護起作用），后加入一個串聯電阻10Ω/1W于整流二極管D904支路上，問題得以解決，Vin在穩定時達到17V，可順利開機。

　　在調試中，為了得到最佳的準諧振的工作狀態，可在電視機的電源線端接入一只交流功率表，輸入264V交流，并將畫面調至黑場，關掉伴音（此時開關電源的振蕩頻率最高），在這情況下調整延遲電路元件R908，C910參數，直至功率表的讀數Pi為最小，此時表示電源的開關損耗最小，電路工作在最佳的準諧振方式中。

　　實驗表明，該電源開關噪音干擾較小，無須加入特別的抗干擾措施，便輕易地通過EMC測試。但在穩態的STANDBY狀態，其輸入功耗稍大些，通過調整ND2，以及加入第二光耦I(lǐng)C904使電源在STANDBY時工作在間歇脈沖狀態，從而減少了輸入功耗。最后得出如下實驗結果：

　　輸入電壓VMAINS：(90～264)V

　　輸出電壓VO1：130V

　　輸入電壓調整率：當VMAINS=90V～264V時，VO1=130V±0.2V

　　負載變化調整率：當IO1=0.3A～0.6A時，VO1=130V±0.3V

　　STANDBY輸入功耗（230V時）：12W

　　AC/DC轉換效率η=85％

　　開關頻率范圍：30kHz～110kHz

　　SB頻率：8.7kHz（間歇振蕩）

4結語

　　利用日本SANKEN公司的電源混合型ICSTR?F6656成功設計和制成了34英寸彩色電視用開關電源，并通過了所有的例行測試，包括高，低濕測試，EMC測試和開路/短路試驗及伴音對圖像的干擾等測試。測試結果表明，該電源能很好地滿足大屏幕彩色電視機的要求，與其他廠家的同類型IC比較，除穩壓特性和效率基本相同外，它還具有線路更簡單，干擾小，調試容易等特點，因此是一個不可多得的實用性強的電視機電源。
