基于SA868設計的超小型變頻器技術

基于SA868設計的超小型變頻器技術

研制的變頻調速器采用英國MITEL公司生產的變頻調速集成芯片SA868為控制核心，輸出調速所需的變頻、變壓的同步PWM波形，構成了驅動三相感應電動機的最簡便的變頻調速系統，當輸入電壓過高，三相逆變輸出電流過大,該變頻器會立即關閉PWM波形輸出，可以保護功率級半導體器件。該調速器輸入為隨處可用的50Hz、220V交流，故特別適用于小功率及超小功率調速場合。

變頻器框圖及工作原理

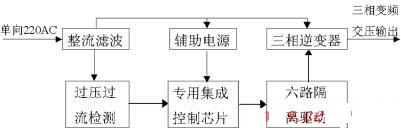

由圖１可知，輸入的單向220VAC經整流濾波得到光滑的高壓直流，該直流作為輔助電源的原邊電壓和三相逆變器的輸入電壓。過壓、過流檢測單元，將時時檢查整流濾波電容兩端的電壓，及其直流回路的電流，將信號送入專用集成控制芯片，提供相應的安全保護。專用集成芯片是該變頻器的控制核心，采用英國MITEL公司SA868，該片功能強，外圍元件少，連接簡單，使用方便。根據SET1~SET4輸入的調速指令，輸出六路雙邊沿調制的PWM波形，該六路輸出經隔離，功放后推動三相逆變器，三相逆變器由內帶續流二極管的六單元IGBT模塊組成。從而大大減少了連線，縮小了體積，提高了可*性，而且安裝方便，調試容易。三相逆變器輸出可直接驅動三相小功率電機。

原理電路研制
根據上述最小系統框圖，設計、調試了每個單元具體電路，現分別簡述如下：
整流濾波及過壓、過流檢測電路

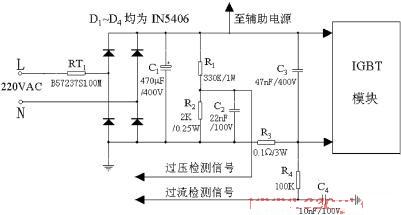

電路如圖2所示。
圖2中RT1為熱敏電阻，用來限制和降低啟動瞬間的沖擊電流。經D1~D4、C1整流濾波后的高壓直流直接送至6單元IGBT模塊的直流輸入端。C3電容盡可能*近IGBT模塊，以濾除直流母線上竄入的各種高頻干擾。過壓檢測信號，過流檢測信號與整流濾波的模擬地共同構成檢測單元輸出，該兩組輸出送至控制單元。
專用集成控制芯片
專用變頻調速控制集成芯片SA868為三相脈寬調制器。
引腳介紹如下：
：復位端，低電平有效，當其輸入為低時，完成下述功能：
● 所有PWM輸出置零；
● 所有內部計數器置零；
● 瞬時頻率置零，方向選擇位置1；
DIR：方向設置端，該位輸入為高，且內部信號允許時，為正方向旋轉；該位輸入為此時，反方向旋轉。
SET1~SET4：速度設置端，通過改變這四位數值可設置新的目標頻率；
VMONITOR：逆變器輸入電壓監控端；
IMONITOR：逆變器輸入電流監控端；
Raccel：加速速率設置端，外接電阻電容；
Rdecel：減速速率設置端，外接電阻電容；
XTAL1：時鐘輸入端；
XTAL2：時鐘輸出端；
UPPER OUTPUT：逆變橋臂高端輸出；
LOWER OUTPUT：逆變橋臂低端輸出；
SET TRIR：輸出關閉設置端，當其輸入為高時，經過３~４個主時鐘頻率周期的延時，仍為高，則PWM輸出信號被禁止，該機制狀態可通過清除。
：關閉狀態指示端，低電平有效，低電平指示已關閉PWM信號，該端可直接驅動LED；
芯片特點
專為民用產品設計的波形產生器，工作溫度為0℃~70℃；內設驅動器，或直接驅動光耦，實現隔離；載波頻率選擇可高達24KHz，實現無噪聲運行；調制頻率范圍寬：0~4000Hz;
由用戶定義的所有參數，有廠家編程在ROM中；雙極性調制；最小脈寬，死區時間可選擇；加速時間、減速時間的選擇由外部電阻設置；有三種波形可供用戶選擇；SA868為24引腳，有雙列直插式和扁平小外形兩種封裝形式。
芯片連接方法
在超小型變頻器中，SA868具體連接如圖3所示。
圖3中，過流檢測信號經運算放大器358組成的同相放大器送入SA868的電流監控端，假如發生過流，SA868會瞬時禁止PWM信號輸出，電壓檢測信號送入電壓監控端。R7、R8、C5、C6分別確定加速振蕩器和減速振蕩器的頻率。通過改變R、C值，就可設置所需的加速和減速頻率。該片的時鐘由20MHz的晶振提供，為確保晶體正常工作，晶振兩引腳到數字地之間應接入10pF~68pF電容。運算放大器358B及其電阻、穩壓管構成欠壓檢測電路，當工作電壓過低時，運放358B輸出高電平，使SET TRIP端置1，瞬時關斷PWM輸出，保護功率級免受損壞。速度設置及保護告警均通過P1插座輸入和輸出。
SA868六路輸出的隔離驅動電路完全相同，下面僅以其中一路為例，如圖4所示。從SA868的XTAL2端輸出的20MHz信號經2個74HC74組成的4分頻得到5MHz的方波輸出，該輸出接至74F126，從而使BC337、BC227構成的推挽式開關電路按5MHz頻率工作，即隔離變壓器T2也以5MHz高頻方式工作，該變壓器T2所加的電源電壓為PWM信號RPHT，因而將該控制信號通過高頻斬波傳送到T2副邊，副邊經過D6~D9全波整流，又恢復成原控制信號，加至模塊的G、E之間，該驅動電路即實現了隔離，而且體積重量非常小。
