瞬態電壓現象

　　靜電放電(ESD)

　　靜電放電通常生成時間很快，峰值電壓和電流可達到非常高的值。 此種能量由物體間不平衡的正負電荷產生。

　　日?；顒?dòng)中的靜電放電足以超過標準半導體技術中的瞬態臨界點。 以下是幾個例子:

　　· 人走過地毯:

　　35kV @ RH = 20%;1.5kV @ RH = 65%

　　· 人走過塑膠地板:

　　12kV @ RH = 20%;250V @ RH = 65%

　　· 在長椅上工作的工人:

　　6kV @ RH = 20%;100V @ RH = 65%

　　· 塑膠信封:

　　7kV @ RH = 20%;600V @ RH = 65%

　　· 從桌子上拿起的塑料袋:

　　20kV @ RH = 20%;1.2kV @ RH = 65%

　　雷擊引起的瞬變現象

　　盡管直擊雷的破壞力顯而易見，可是由雷擊引起的瞬態現象并非由直擊雷造成。

　　發生雷擊時產生的磁場，會造成附近的電纜線發生高量值瞬態。

　　云層間的雷擊對地面和埋在地下的電纜都會產生影響。 即使雷擊發生在1英里(1.6公里)以外的地方，依然可在電纜上產生70伏的電壓。

　　而云層對地面的雷擊所產生的瞬態電壓的(如右圖所示)則更大。

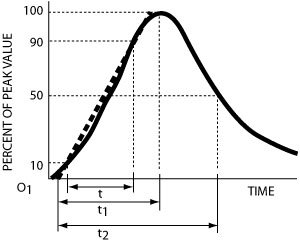

　　下圖顯示了典型的由雷擊干擾引發的電流波。

　　感應負載開關

　　電感負載開關可產生能量很高且量值不斷增加的瞬態電壓。 當電感負載關閉的時候，斷裂的磁場被轉化為雙指數瞬態形式的電能。 根據不同的產生源，瞬態現象可產生數百伏的電壓和數百安培的電流，持續時間可達400毫秒。

　　典型的電感瞬態產生源包括:

　　· 發電機

　　· 電機

　　· 繼電器

　　· 互感器

　　這些實例在電氣和電子系統中應用廣泛。 由于各種應用的負載各不相同，實際瞬態現象產生的波形、持續時間、峰值電流和峰值電壓也都不同。 只要估算出這些可變量值，就能夠選用合適的抑制器技術。

　　右圖展示的是由汽車充電系統的交流發電機中聚集的能量引發的瞬態現象。

　　汽車的其它直流電機也可能會引發類似的瞬態現象。 例如電子鎖、座椅和窗戶等直流電機電子設備。 使用直流電機的不同應用設備都可以產生瞬態現象，它與由外界因素產生的瞬態現象一樣，都會對敏感電子組件造成危害。
