開關恒壓源電路主要由TOP224Y器件及其外圍器件、高頻隔離變壓器和整流濾波電路、輸出電壓檢測電路組成。其電路圖如圖3所示。由于TOP224Y器件集成了通態可控柵極驅動電路的高壓N溝道功率MOSFET管、電壓型PWM控制器、100kHz高頻振蕩器、高壓?jiǎn)?dòng)偏置電路、帶隙基準、用于環路補償?shù)牟⒙?lián)偏置調整器以及誤差放大器和故障保護的全部功能，因而采用后可使電路更為簡潔，設計更為方便，性能更強。

?

　　如圖3所示的開關恒壓源原理如下：輸出經過TL431反饋并將誤差放大，TL431的恒流端驅動光電耦合器U的發光部分，而處在電源高壓這邊的光耦感光部分得到的反饋電流，用來調整TOP224Y器件的開關時間，從而得到一個穩定的直流電壓輸出。

　　TOP224Y與高頻隔離變壓器、外部誤差放大器都是開關恒壓源的重要組成部分。

　　圖3中C1起濾波作用，整流濾波后提供的直流電壓加到T的初級繞阻N1的上端。

　　TVS1為P6KE200瞬態吸收二極管，D1為UF4005超快恢復二極管，TVS1和D1起保護TOP224Y中的MOSFET的作用。N1下端由TOP224Y的漏極D內的功率開關場效應管MOSFET來驅動，VR1和D1能濾除因T的漏感引起的尖峰電壓，從而保護TOP224Y中的MOSFET。

　　D2起整流作用，C2、L1、C3起濾波作用。當N2輸出電能時，N2上的高頻電壓經D2整流，再經C2、L1、C3濾波后，獲得所設定的額定直流輸出電壓Vo。

　　D3起整流作用，C4起濾波作用。T的N3上的高頻電壓經D3整流和C4濾波后，給反饋電路中光耦PC817的光敏三極管集電極供電。

　　R4、R5有分壓器的功能。其作用是采樣輸出電壓。

　　U為線性光電耦合器PC817，當輸入極電流線性變化時，輸出光敏三極管電流線性變化，可連續反映電壓的變化。

　　高頻變壓器能使變換器的輸入電源與負載之間實現電氣隔離，提高變換器運行的安全可靠性和電磁兼容性;選擇變壓器的變比還可匹配電源電壓與負載所需的輸出電壓Uo，能使直流變換器的占空比D數值適中，而不至于接近于零或接近于1。其中輸出電路由高頻變壓器的二次側、二極管和濾波電容組成，當開關管導通時，變壓器二次側的電壓使二極管反偏截止，當開關管關斷時，變壓器二次側的電壓使二極管導通，向負載供電。為得到穩定的電壓，采用輸出濾波電路，濾除高頻輸出電路的紋波。

　　外部誤差放大器由光電耦合器和可調式精密三端穩壓器TL431(具有電流輸出能力的可調基準電壓源)組成。當輸出電壓升高時，由電阻組成的分壓器的采樣電位也隨之升高，經與TL431內部的基準參考電位比較后，使光電耦合器中發射極電流增加，進入TOP224Y控制端C，使內部PWM控制器占空比下降，控制內部MOSFET占空比下降，導致輸出電壓下降。反之亦然，從而實現自動精密穩壓。

　　3 線性恒流源設計

　　線性恒流源電路中的IC為三端浮動穩壓器LM317。當工作時LM317建立并保持輸出與調節端之間1.25V的標稱參考電壓(Vref)，這一參考電壓由RS轉換成設定電流，該電流經RL到地，輸出電流由下式給出：

?

　　IAdj的電流小于100 μA，在這里忽略，故Iout=1.25/RS，所以通過設定恒流電阻RS的值，就可以得到所需的恒流電流。

　　在恒定輸入電壓15V的條件下，能很好地保證輸出線性恒定的電流。

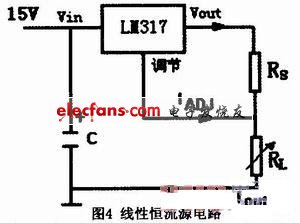

　　線性恒流源主要由三端可調式穩壓器、負載電阻RL和電流調節電RS組成。其電路圖如圖4所示。

?

　　在輸入電壓恒定的條件下，當RS為固定阻值時，電路提供一恒定電流Iout。當RS為可調電阻時，提供某一范圍內的恒定電流Iout。

　　圖4中，RL為負載電阻，RS為電流調節電阻，C為濾波電容。LM317為三端浮動穩壓器，其輸入恒定電壓15V，能很好地保證恒流源輸出線性恒定電流。

　　根據本文技術指標，輸出功率12W，輸出電流0～1A，可計算出RS最小電阻為1.25Ω。RS選用WX3型號，其為額定功率3W、阻值范圍為1.25Ω～10kΩ的線繞多圈電位器。C起濾波作用，取100μF/50V。

　　4 實驗測試及分析

　　4.1 開關恒壓電路測試

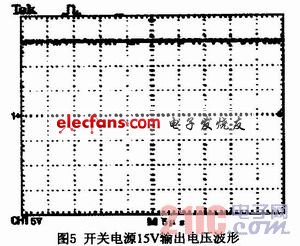

　　圖5是開關電源輸出15V時的電壓波形?？梢钥闯?，輸出電壓波形穩定，紋波小。

?

　　交流輸入在160～250V之間時，穩壓源輸出直流電壓為15V。對復合型精密恒流源的開關恒壓電路的測試數據如表1所示。

?

　　以上數據表明，當輸入電壓發生改變時，開關恒壓電路輸出電壓變化小，精度在1%，輸出15V電壓穩定。
