引言

隨著當今電子產品設計復雜程度的不斷增加，管理功耗及優化整體效率變得愈加重要。從工業和電信應用到汽車和醫療設備，準確的電源電壓和電流監視對于其中的節能和可靠性保證都是十分關鍵的。電路板級的電源監視不再僅見于機架和服務器，許多非傳統的應用也迅速成為了電源監視的用武之地，太陽能充電器、軍事武器及先進的汽車電子產品等只是其中為數不多的幾種而已。更為智能的高效系統以及一個相互關聯度更高的世界持續激起最終用戶對于控制和掌握電氣參數的需求，旨在始終堅持綠色環保并節約寶貴的資源。

雖然分立式電源監視解決方案可以使用一個微處理器和少量的其他組件來設計，但是系統開銷包括數據輪詢、參數乘法或數據分析，上佳的電源監視 IC可提供一種能緩解諸多此類繁重任務的簡單解決方案。如果獲知了電壓、電流或功率級別，就能即時了解系統的健康狀況。可能只需某種參數警報就能提供故障的早期檢測，從而能夠在災難性事件發生之前采取預防性措施?；蛘?，也可以通過掌握使用模式 (例如：吸收電流隨時間的變化情況) 來優化系統。利用此類信息便可相應地進行資源的轉用，即把過度使用的部件之工作任務卸載至那些未充分使用的部件。

電源監視器角色模型

電源監視器有許多不同的設計方法，考慮到監視系統電源輸入需要多種組件，因此這一點并不令人驚訝。為測量電流，需要采用檢測電阻器和放大器，而且，如果放大器共模范圍擴展至正電源軌并將其輸出轉移至地，則是最便利的。測量電壓需要高精度的阻性分壓器，且倘若需要監視的電壓不止一個，那么還必須在材料清單中添加一個多路復用器。接下來是一個多通道模數轉換器 (ADC)，以及一個高精度基準和某種與微處理器實現接口的工具，同時還可能與相鄰的 IC共享 I/O 線。假如需要檢測最小值和最大值或警報，則必需編寫并持續不斷地執行代碼。由于整體復雜性很高且不容易找到合適的組件，因此不難看出電源監視適合采用集成型解決方案。

通過把所有必要的功能部件集成在一個小型 3mm x 3mm QFN 或 MS12 封裝中，凌力爾特的 LTC2945 非常適用于眾多由于空間、復雜性或成本原因而無法采用分立式解決方案的應用。LTC2945 的工作電壓雖低至 2.7V，但能監視任何 0V 至 80V 電源軌的電壓和電流，及其自身特有的電源電壓和一個附加的電壓輸入。一個內置的并聯穩壓器可為高于 80V 的電源提供支持。為實現靈活性，將檢測電阻器外置，從而允許 LTC2945 準確地監視從 mA 級至 A 級甚至更大的電流。該 ADC 具有 12 位分辨率、一個對于電壓為 0.75% 以及對于電流為 0.75% 的最大總未調整誤差 (TUE)。而且，附加 ADC 輸入 (ADIN 引腳) TUE 也僅為 0.75%。此外，LTC2945 還集成了一個數字乘法器，該乘法器可計算一個 24 位功率結果，并把該數值與測量、狀態和用戶配置一起存儲在可通過 I2C 訪問的寄存器中。

?

?
圖 1：LTC2945 的簡化方框圖

LTC2945 正設法進入許多復雜和空間受限的應用，包括 RAID 系統、電信、交通運輸、太陽能監視系統和工業計算機 / 控制系統。幸運的是：該器件只需要進行幾個簡單的連接。圖 2 示出了 LTC2945 監視一個 3.3V 微處理器的輸入電壓和電流以及由 12V 電源供電的情形。僅需的外部組件是一個檢測電阻器和 3 個上拉電阻器。

?

?
圖 2：采用 12V VDD 輸入的 LTC2945 輸入電源監視器

由于具有很寬的軌至軌工作范圍，因此 LTC2945 適用于許多不同的低電壓和高電壓系統。不僅絕對最大額定值為 100V 的電源和檢測引腳提供了很大的裕量 (例如：在 48V 或 -48V 應用中)，而且零電壓檢測監視能力在監視短路或斷電情況下的電流水平方面完全同樣適用。零電壓時的故障電流水平能立即指示電源或負載是否出現故障，而不需要借助額外的電路。內部 12 位 ΔΣ ADC 本質上在測量窗口內對輸入噪聲求平均，因此在噪聲環境中工作并不是問題。在掃描模式中，該 ADC 分別以 25μV、25mV 和 0.5mV 的分辨率按順序連續地監視差分檢測電壓、電源或正檢測電壓、以及備用 ADC 輸入電壓。在連續掃描模式中，轉換操作具有一個 7.5Hz 的有效刷新率，不過用戶也可進入一種瞬像模式以進行單個可選輸入的測量。在那些以節能為目標的應用中，通常高電壓監視 IC 會預料有高靜態電流，但在此類應用中并不合用；LTC2945 在監視 48V 電源軌時僅消耗 0.8mA 電流，并可關斷以將功耗減低至僅 20μA。

給電源監視器供電

LTC2945 能從寬電源范圍獲取其電源，從而極大地簡化了任何應用的設計過程。圖 3a 示出了 LTC2945 用于監視一個 4V 至 80V 電源的情形。由于 VDD 電源引腳可直接連接至受監視的電源，因此無需輔助偏置電源。假如 LTC2945 被用來監視一個最低降至 0V 的電源，則其可從一個連接至 VDD 的寬范圍輔助電源獲得電源，如圖 3b 所示。同樣，如果接入了一個低至 2.7V 的低電壓電源，則可按圖 3c 所示來配置 LTC2945，以最大限度地降低功耗。

?

?

圖 3a：LTC2945 從被監視的電源獲得電源

?

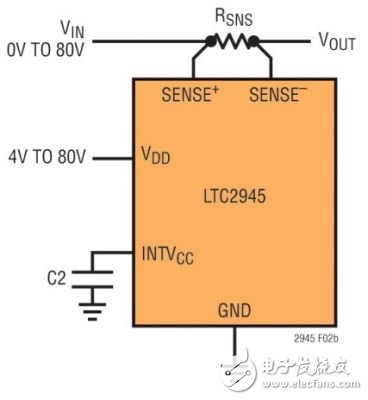

圖 3b：LTC2945 從一個寬范圍輔助電源獲得電源

?

?

?
圖 3c：LTC2945 從一個低電壓輔助電源獲得電源

對于超過 ±80V 的電源，在高端和低端配置中皆可采用位于 INTVCC 引腳上的內置線性穩壓器通過一個外部分流電阻器向 LTC2945 供電。圖 4a 示出了一個具高于 80V 輸入監視范圍的高端電源監視器，其采用一種高端并聯穩壓器配置。LTC2945 的地通過 RSHUNT 與電路的地相隔離，并被箝位在低于輸入電源的 6.3V。由于具有不同的接地電平，因此 LTC2945 的 I2C 信號將需要進行電平移位，以與參考于其他地的組件進行通信；另外，還需要一個電流鏡來測量備用 ADC 輸入端上的外部電壓。圖 4b 示出了 LTC2945 從一個高于 -80V 的電源獲得電源的情形。這里，低端并聯穩壓器配置通過把 INTVCC 引腳電壓箝位于比輸入電源高 6.3V 來運作，此時是一個負電源軌。如圖 4c 所示，如果輸入電源低于 -80V 且瞬態電壓被限制在 -100V 以下，那么就不需要使用一個并聯電阻器，這里，VDD 測量電路地上的電源電壓 (相對于 LTC2945 的地)。

?

?

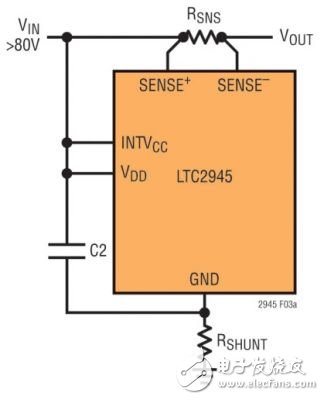

圖 4a：LTC2945 通過高端并聯穩壓器獲得電源

?

?

?

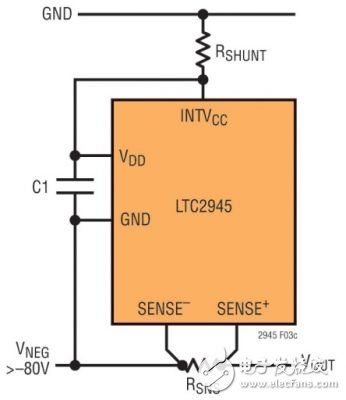

圖 4b：在低端電流檢測拓?fù)渲?，LTC2945 通過低端并聯穩壓器獲得電源

?

?

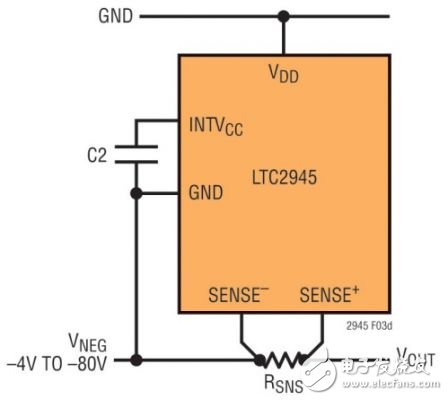

圖 4c：在低端電流檢測拓?fù)渲?，LTC2945 從受監視的電源獲得電源

?

數字便利性 (Digital Convenience)

LTC2945 包括很多用于簡化設計的便利數字特性，可與靈活的供電選項協調一致。最明顯的數字特性是集成了一個數字乘法器，該乘法器可為用戶提供一個 24 位功率值，從而減輕了負責執行電壓和電流數據輪詢及對額外計算之主機的工作負荷。LTC2945 通過將 12 位測量電流與 12 位測量電壓相乘來計算功率。在連續模式中，通過測量差分檢測電壓以獲得負載電流數據。然而，電壓數據可在電源電壓、正檢測電壓或備用 ADC 輸入電壓之間選擇。接著，在連續模式中以 7.5Hz 的速率計算該 24 位功率值，而在瞬像模式中則不對其進行刷新。

LTC2945 具有用于電流和電壓以及功率的最小值和最大值寄存器，從而免除了連續軟件輪詢之需，并把 I2C 總線和主機解放出來以執行其他的任務。除了檢測和存儲最小值 / 最大值之外，LTC2945 還具有最小 / 最大限值寄存器，可用于在任何限值被超過的情況下發出一個警報信號，這再次免除了增設微處理器 (以持續輪詢 LTC2945 和分析數據) 的需要。對于電源監視器而言，警報響應與最小值和最大值寄存器同等重要。圖 5 示出了 LTC2945 是怎樣利用軟件和硬件來產生警報信號。將測得的數據與用戶定義的門限進行比較；過壓、欠壓、過流、欠流、過功率和欠功率門限均可定義并同時監視。接著，一個狀態寄存器負責通知用戶哪個參數門限已被超過，而實際的故障值則被記錄于另一個寄存器中，并可在以后進行查詢。一個單獨的警報寄存器允許用戶根據 SMBus 警報響應協議來選擇將由哪個參數做出響應，此時將播送警報響應地址并拉低 /ALERT 引腳電平，以將警報事件通知主機。

?

?

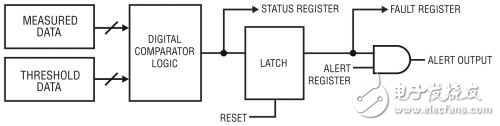

圖 5：LTC2945 故障警報信號的發生

LTC2945 采用了一個標準的 I2C 接口，該接口與外界的通信能力有了非常獨特的提升?？商峁?9 個 I2C 器件地址，因此可以容易地把多個 LTC2945 設計在同一個系統設計中。所有的 LTC2945 器件都響應一個公共地址，這使得總線主控器能夠同時對多個 LTC2945 進行寫操作，這與其各自的地址無關。一個阻塞總線復位定時器負責內部 I2C 狀態機的復位，以使正常的通信能在 I2C 信號保持于低電平超過 33ms 時 (阻塞總線情況) 得以恢復。一個分路 I2C 數據線可輕便地免除使用 I2C 分路器或組合器 (以實現橫跨一個隔離邊界的雙向數據發送和接收) 的需要。此外，LTC2945-1 還具有一個反相數據輸出，以與負輸出光隔離器配置一起使用。

結論

LTC2945 是一款可適應眾多應用的通用型電路板級電源監視器，為用戶提供了一種簡單但非常有效的電壓、電流和功率監視方法。高性能單元式部件使 LTC2945 能輕而易舉地監視 0V 至 80V 的正和負電源軌，并擁有同類最高的準確度。由于提供了獨立的高電壓監視和電源引腳、以及一個用于支持超過 80V 電源的內置穩壓器，因此用戶獲得了多種供電選項。與 LTC2945 的卓越模擬性能相匹配的是其可減少主機資源占用的數字特性，包括一個乘法器、最小值 / 最大值寄存器、可配置警報和一個非常有能力的 I2C 接口。
