本文介紹了以SG3525為控制芯片、采用半橋變換的拓?fù)浣Y(jié)構，輸出為恒壓/恒流12V/20A，負載輸出小于0.6W時，為恒流工作模式，當負載大于0.6W時，其工作在恒壓模式，電源在最大輸出功率240W，且電流均勻可調、較寬輸入電壓范圍、低輸出紋波的大功率LED電源。

1、系統結構設計

本文設計的電源主要包含輸入保護、EMI濾波電路、全橋整流電路、半橋式DC-DC變換電路、反饋電路和控制驅動電路部分等，其大體電路結構如圖1所示。交流電壓輸入后，經過EMI濾除電源工作中所產生的電磁干擾，然后整流。經過對負載的電流、電壓進行取樣，由控制電路反饋到控制電路，最后通過改變兩個MOSFET管占空比，實現精確的電流或電壓控制。

圖1 ?電源系統結構圖

電源的主拓?fù)浣Y(jié)構采用半橋式變換器如圖1所示，它是在推挽變換器的基礎上發展而來的，它包括兩只功率開關管構成半橋、兩個電容、高頻變壓器等組成。橋式電路將輸入的直流電轉換成高頻方波交流，再經高頻變壓器降壓及副邊高頻整流、濾波后輸出直流，適用于輸出功率較大的場合，屬于隔離式變壓器拓?fù)浣Y(jié)構。

控制、驅動電路由專用的集成芯片SG3525及其外圍電路構成PWM調制，該芯片調制范圍為100～400kHz，當選取頻率過低時輸出波形脈動比較大，若是要求輸出波形較好，頻率應高于20kHz，頻率過高則對開關管要求高，成本要高出很多，市場上開關頻率一般為50～100kHz［1－4］，綜合考慮下，本設計采用60kHz。

2、SG3525控制芯片介紹及設置

2.1、芯片結構及特性

SG3525的內部結構如圖2所示，由基準電壓調整器、振蕩器、誤差放大器、比較器、鎖存器、欠壓鎖定電路、閉鎖控制電路、軟起動電路和輸出電路構成。

圖2 芯片SG3525的內部結構

通過調節SG3525的5腳上的電容和6腳上的電阻改變輸出控制信號PWM的頻率；調節9腳COMP的電壓可以改變輸出脈寬，這些功能可以改善開關電源的動態性能和簡化控制電路的設計。

2.2、芯片主要功能

（1）欠壓鎖定功能

當15管腳電壓Vc小于8V時，由于設置了欠壓鎖定電路，欠壓鎖定器輸出一個高電平信號，再經過或非門輸出轉化為一個低電平信號輸出到T1和T5的基極，晶體管T1和T5關斷，SG3525的13腳輸出為Vc，11腳和14腳無控制輸出，從而實現欠壓鎖定。

（2）系統的故障關閉功能

當系統過流時，過流保護電路將輸送給10腳一個高電平，由于T3基極與兩個或非門相連，故障信號產生的關閉過程與欠電壓鎖定過程類似。

（3）軟起動功能

軟啟動功能主要是由T3、8管腳外接的電容C3和鎖存器實現的。當出現欠壓或者有過流故障時，欠壓鎖定器的高電平傳到T3晶體管基極，T3導通為8引腳的外接電容C3提供放電的途徑，C3經T3放電到零電壓后，限制了比較器的PWM脈沖輸出，使PWM比較器輸出為高電平，PWM高電平經PWM鎖存器輸出至或非門仍為恒定的邏輯高電平，晶體管T1和T5關斷，封鎖輸出。當故障消除后，欠壓鎖定器輸出恢復為低電平正常值，T3截止，C3電容由50μA電流源緩慢充電，C3充電對PWM比較器和PWM鎖存器的輸出產生影響，同時對兩個或非門的輸出脈沖產生影響，其結果是使輸出脈沖由窄緩慢變寬，只有C3充電結束后，脈沖寬度不受C3充電的影響。

（4）延時回路

在可逆變換器中，跨接在電源U1兩端的上、下兩個MOSFET管交替工作，由于管子有一定的時間關斷。如果在此期間另一個功率場效應管已經導通，則將造成上下兩管短路導通（直通）。為了避免直通，設置了由R、C電路構成的邏輯延時環節。保證兩個管子導通間隔3μs。

2.3、SG3525外圍電路

本文欲采用60kHz的脈沖，根據：

則設置CT=4700pF，RT=5.1kW，RD=100W。8管腳接的軟啟動電容取0.1μF，13管腳接0.1μF電容濾去輸出電壓尖峰，2管腳由16管腳提供的5.1V電壓設置反饋的給定電壓。3、4、12管腳直接接地。

3、Matlab仿真搭建

3.1、控制芯片的模擬

利用MATLAB/smiulink庫中的RepeatingSequenceInterpolated模型產生三角波，模擬SG3525的振蕩回路，芯片SG3525的外圍電路設計如圖3所示。脈沖發生器起脈沖波形分配的作用，設定輸出波形的頻率為30kHz，通過與非門配合把Relay所產生的60kHz脈沖波形進行分配，產生A、B輸出端的脈沖波形［9］，芯片功能的模擬如圖4所示。

圖3 ?芯片SG3525的外圍電路設計

圖4 ?芯片功能的模擬

利用過流保護功能，在本系統中模擬過壓保護功能，當Dish端的輸入值大于12的時候，經過Relay1與邏輯非門的作用，產生一個低電平，從而封鎖A、B端的輸出。

3.2、電流/電壓反饋控制的模擬

電壓、電流反饋仿真如圖5所示，設定恒流反饋的采樣電阻為0.0036W，恒壓反饋直接反饋負載兩端電壓。CC為恒流反饋，CV為恒壓反饋。目標恒流為20A，則當檢測恒流采樣電壓小于0.072V時，則反饋為恒壓CV，同時檢測的還有設定值檢測，則此時反饋恒壓12V的設定值。當檢測到恒流采樣電壓不是0.072V時，則反饋為恒流CC，同時檢測的還有設定值檢測，則此時反饋為0.072V，即20A的設定值。

圖5 ?電流/電壓反饋控制選擇的模擬

4、仿真驗證

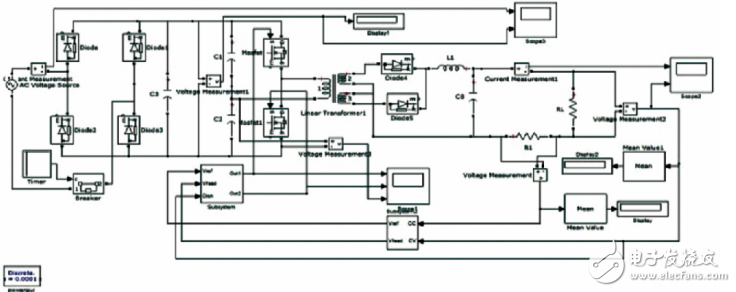

系統整體仿真如圖6所示，仿真參數中輸入電壓為85～265V，仿真時間為4s，兩個半橋電容值為470mF，變壓器容量為500VA，變比為3∶1；電流采樣電阻為0.0036W，全橋的濾波電容為11mF，輸出濾波電容為4700mF。

圖6 ?系統整體仿真

仿真結果如下：

（1）恒流下，220V輸入電壓，0.1W負載和0.6W負載，輸出電流波形。

由圖7、圖8可知，當負載0.1W和0.6W都能夠恒流在20A，且負載0.1W和0.6W超調量都很低分別是1%和2.5%以內，當負載是0.6W時紋波比0.1W時稍大為2%。

（2）恒壓下，220V輸入電壓，1W負載和10W負載，輸出電壓波形。

由圖9、圖10可知，當負載大于0.6W時，電壓可以穩定在12V，隨著負載的增大紋波漸大，但在實際的電路中，如果對輸出加入穩壓管，對電壓的穩定有幫助。

（3）220V輸入電壓，0.3W負載，當出現0.5s瞬時斷電恢復后，輸出波形。

當電源工作在恒流狀態，模擬電網一般出現的瞬時斷電0.5s，如圖11可知，負載兩端掉電時間為0.25s最小為18A恢復時間不到0.1s，滿足要求。

（4）0.3W負載，85V和265V輸入電壓波形對比。

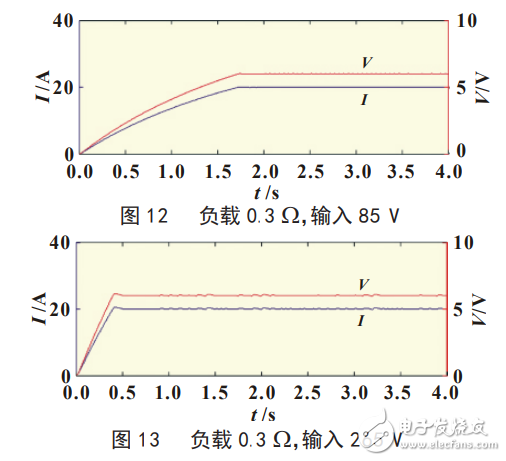

由圖12、圖13可知，當輸入為265V時，響應時間大致為0.3s，輸出紋波小于1.5%。當輸入電壓為85V時，輸出紋波小于1%，但是響應時間較慢為1.7s，如果減小變壓器的變比或提高半橋上的電容，則會讓響應時間大為減小。

5、結論

本文概述了基于SG3525半橋電源系統的設計方案，對主電路做了簡要介紹，對SG3525做了詳細研究，在此基礎上，利用MATLAB對系統做了細致的仿真驗證。利用SG3525芯片作為該電源的控制芯片，具有精度高，外圍電路簡單，使電源的整個結構和成本大為簡化和降低。
