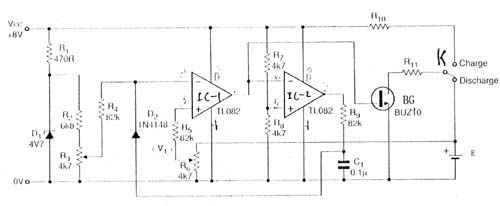

圖1是一種鎳鎘電池和鎳氫電池充電器電路。該電路主要對常用的鎳鎘和鎳氫（5^#、7^#）電池進行充電。充電方式屬于電源浮充型。所謂浮充是指電源對電池充電時是連續的直流電，而不是脈沖電壓的充電方式。對電池浮充電是家用型電池最常采用的方式，其優點是電路簡單，缺電是充電完成后，其電池容量難于達到電池的標稱容量。這對小容量的可充電池，該缺點還不太明顯，但對大容量電池，不僅會縮短電池的使用時間，而且會導致縮短電池有效的壽命，所以對大容量電池，如電動自行車使用的充電器，最好不使用浮充電的方式。

圖1電路中的E為被充的電池，E可以是多級串承，其串聯的電池個數，取決于充電電源電壓，這里的充電電壓V_CC為+8V，則最多可充5節5^#（或7^#）鎳鎘或鎳氫電池。

電路中的開關K為手動充電/放電開關，K置Charge時為電池充電；K置Discharge時，為電池放電。

電路工作原理和操作      在圖1電路中，R1、R2、R3及穩壓管D1組成基準電壓發生器，調節電位器R3，使R3輸出電壓為0.7V（也可選0.8V）。該電壓通過R4供給IC-1（TL084）反相（一）端②腳作為參考電壓，IC-1作比較器用。IC-1同相（+）端③腳，通過R5及R6取得控制電壓，控制電壓來自充電電池E。R6是電位器，調節R6使其輸出電壓V1=V_E/n，其中V_E是被充電電池按1V計算的總電壓，n代表電池的節數，調節R6使V1≈1V的電壓。滿足這些條件時，置開關K于放電位置，此時由于IC-1同相端③腳電壓高于反相端②腳電壓，其IC-1輸出高電平，此時BG（結型場效應管BUZ10）導通，充電電池通過限流電阻R11和BG管放電。當電池E放電，使V1值低于IC-1反相端②腳電壓時（V1低于1V），IC-1的輸出端①腳為低電平，BG管截止。同時運放IC-2輸出高電平，并通過R9、C1、D2將該高電平轉移到IC-1的反相端②腳，使電路自鎖，電池放電完成，自動停止放電。然后，人工將開關K置于充電位置，此時電源通過R10以100mA的電流向電池浮充電。R10的取值可按公式：8－1.42n/0.1計算，n代表電池節數。

上述電路的充放電操作過程說明，電池放電時，運放TL082和相關電路完成電池放電功能，但充電時，TL082，未參與工作，所以電池一旦充滿規定電壓時，若不斷電源，電池處于涓流充電，即使不斷開電源，電池也不會造成過充而損壞電池。
