隨著用電設備對供電品質的不斷提高，以及對特殊場合、特殊地理環境的供電，使得接觸式電能傳輸方式不能滿足實際需要。近年來，有關無線充電技術的研究不斷增多。

　　無線充電系統會發射電磁波能量，當發射器上沒有放充電裝置時也會發射能量，造成能源浪費和輻射污染。當發射器上放金屬異物，電磁波對其加熱，輕則燒毀裝置，重則發生火災。因此，無線充電系統需要具備對受電端目標物的辨識功能，當正確的目標物放置在發射器上才進行充電。

　　常用的身份識別方法有：1）磁力激活，在受電端上裝一個磁鐵，當發射端感應到磁力后發送能量；2）通過射頻識別（RFID）加強電路安全；3）感應線圈上的資料傳送，利用原副線圈內的電力傳送，包含資料碼一起傳送，這種方法最安全也最難完成，因?yàn)楦袘?yīng)線圈上有高能量的電力傳輸，另外還包含了系統的噪聲與負載電流變化的干擾，如何有效地傳送資料碼是一大難題。為此，在原邊電壓采樣電路的基礎上，設計了一種低頻的身份識別電路。

　　1　QI的無線充電通信標準

　　無線充電聯盟（WPC）標準下，無線傳輸?shù)墓膬H為0～5W。達到這一標準范圍的系統在2個平面線圈之間使用電感耦合將電力從電力發送器傳輸給電力接收器。原副線圈之間的距離一般為5mm，輸出電壓調節由一個全局?jǐn)?shù)字控制環路負責，這時電力接收器會與電力發送器通信，并產生功耗。該通信是一種通過反向散射調制從電力接收器到電力發送器的單向通信。在反向散射調制中，電力接收器調整負載，從而改變電力發送器的電流消耗。對這些電流變化進行監控，并解調成2個設備協同工作所需的信息。

　　通信協議包括模擬、數字聲脈沖、身份識別、配置和電力傳輸。電力接收器放置在電力發送器上時出現的典型啟動順序如下：

　　1）來自電力發送器的模擬ping檢測到對象的存在。

　　2）來自電力發送器的數字ping為模擬ping的加長版，并讓電力接收器有時間回復一個信號強度包。若該信息強度包有效，則電力發送器會讓線圈保持通電并進行下一步驟。

　　3）身份識別和配置階段，電力接收器會發送一些數據包，對其進行身份識別，并向電力發送器提供配置和設置信息。

　　4）在電力傳輸階段，電力接收器向電力發送器發送控制誤差包，以增加或減少電力。正常運行期間，每隔約250ms發送控制誤差包，而在大信號變化期間每隔32ms發送一次。另外，在正常運行期間，電力發送器每隔5s發送一次電力包。

　　5）為了終止電力傳輸，電力接收器發送一條“終止充電”消息或者1.25s內不進行通信，使電力發送器進入低功耗狀態。

　　2　原副線圈耦合系數對原邊LC電壓的影響

　　由RLC串聯諧振電路得

　　當原邊感應電路與副邊感應電路結構存在過大的氣隙時，不僅副邊線圈的能量接收率變差，且副邊電路和原邊電路距離較遠時，副邊電路反射電阻變小，Q值增大。由RLC串聯諧振電路可知，發生諧振時電感電壓是輸入電壓的Q倍，當副邊感應電路結構遠離原邊電路時，Q值增加，電感電壓隨之增大，所以可以通過檢測電感電壓值來判斷副邊感應結構是否遠離原邊感應電路。

　　除了氣隙會影響原副線圈的耦合系數外，補償電容的大小也會影響耦合系數。補償電容與電路耦合系數的關系如表1所示。當改變副邊電路的補償電容時，諧振頻率也會改變，導致電路的原副線圈的耦合系數也跟著改變，電路的效率也作相應的改變。當諧振頻率接近開關頻率時，原副線圈的耦合系數大，電路效率高，電感峰值電壓小。當電路只有副邊補償電容改變時，電感的峰值電壓的大小反應了副邊電路補償電容的改變情況。

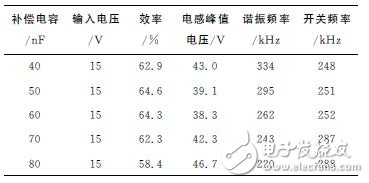

　　表1　補償電容與電路耦合系數的關系

　　放在電力發送器上的物體有可能是耦合系數較高的物體，如金屬線圈、無線充電接收模塊等，也有可能是耦合系數較低的物體。對于耦合系數低的物體，不需要對其進行身份識別，因?yàn)榇藭r(shí)無線充電器充電效率低，原邊電流大，LC電路電壓高，電路在檢測到一定時間的連續高電壓狀態后，將開關管關斷，進入待機狀態。對于耦合系數較高的物體，必須對其身份識別，防止誤充電。
