這是一款效率高達94%保護功能完善的1000W正弦波逆變器。

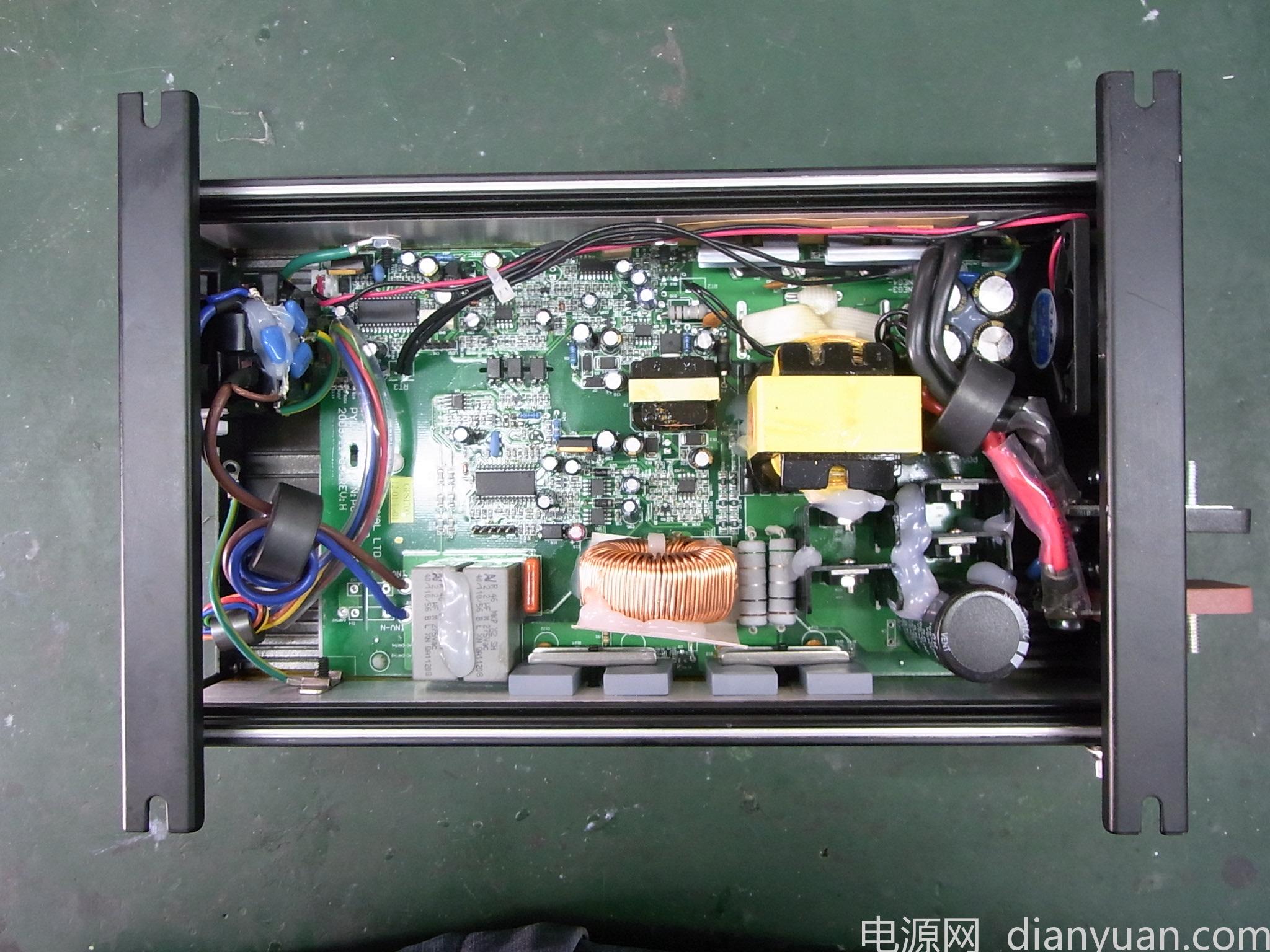

　　圖1：

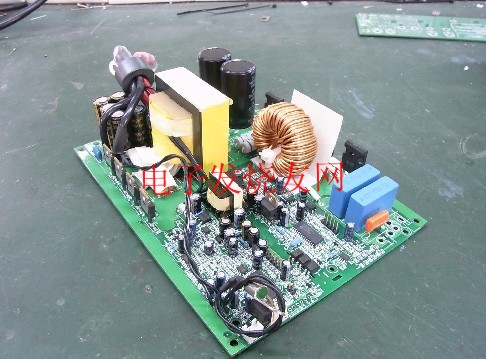

　　圖2：

　　圖3：

　　圖4：

　　圖5：

　　圖6：

　　圖7：

　　圖8：

　　圖9：

　　圖10：

　　圖9、圖10為逆變器帶1200W負載用WT230功率表監測電壓、電流、功率，示波器監測逆變輸出波形。該逆變器帶載能力很強，可以啟動1/2HP馬達、電鋸、冰箱、電視機、電磁爐、微波爐。有電壓、電流、功率監測顯示，有電池高壓報警、高壓保護、電池低壓報警、低壓保護、過熱報警、過熱保護、輸出過壓保護、過載保護、短路保護還有遠程遙控功能。

　　圖11：

　　圖11為1000W 正弦波逆變器的PCB Layout.

　　圖12：

　　圖11原理圖由輔助電源、DC-DC升壓控制部分、DC輸入電壓、電流、功率監測的微處理器構成。

　　圖13：

　　圖13原理圖由DC-DC功率部分、DC-AC功率部分、DC-AC控制部分、輸出保護電路構成。其中DC-AC控制主要由microchip 的16位DSP DSPIC30F2010 生成SPWM經過DC-AC功率部分得到純正正弦波。生成SPWM的具體算法請看下的DSP程序設計部分。

　　圖14：

　　圖15：

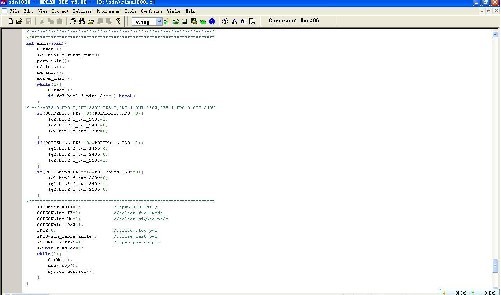

　　圖14、圖15為DSP DSPIC30F2010程序設計.下面就簡要的介紹生成SPWM的算法。首先以交流電表達式Umsinωt生成一常數列表，其中Um為交流電的幅度也是DC升壓。軟件通過查表得到占空比隨正弦函數變化的SPWM，然后通過DC-AC功率部分轉換成純正弦波電壓。當Um不變時輸出為穩定的交流電壓，但實際的DC升壓不是很穩定，因此需要在交流電表達式Umsinωt中乘以一系數C作為補償才能得到純正而穩定的正弦交流電壓。補償后的交流電表達式為UmCsinωt,C=Um/U Um是輸出正弦交流電壓幅度，U為當前DC升壓，當U≧Um時輸出才能得到穩定的正弦交流電壓。

　　下面就舉例說明如何補償：

　　假設當前的DC升壓U為360V,輸出電壓為220V AC，側交流電的幅度Um為311.08V，C=311.08/360=0.864 。此時軟件通過查表得Umsinωt中的一常數再乘以0.864就得到當前SPWM的占空比。
