并網逆變器拓?fù)?/h1>

電子工程師?來源：本站整理?作者：佚名? 2010-02-22 10:02 ? 次閱讀 ? 個評論

并網逆變器拓?fù)?/b>

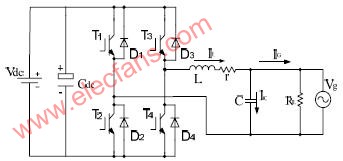

并網逆變器主電路拓?fù)淙鐖D1 所示。并網逆變器通常采用電流型控制模式，濾波器若使用LC 結構，一般采用“大電感小電容”的參數設計原則，以獲得較好的電流控制特性。因此在要求不高的場合往往忽略了濾波電容的影響，而直接按照單電感濾波的情況進行控制。即控制圖1 中的電感電流IL，而不是真正的并網電流IG。若考慮濾波電容的存在，此時實際的控制框圖如圖2所示。

考慮濾波電容時的實際控制框圖

閱讀全文
