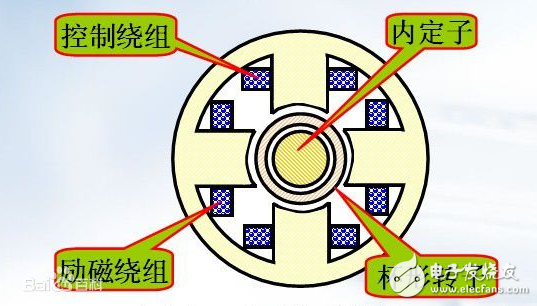

勵磁繞組（也叫激磁繞組）是可以產生磁場的線圈繞組。一般在電動機和發電機內，有串勵和并勵之分。發電機內用勵磁繞組，可以替代永磁體，可以產生永磁體無法產生的強大的磁通密度，且可以方便調節，從而可以實現大功率發電。

　　在電機的定，轉子繞組中，將空載時產生氣隙磁場的繞稱為勵磁繞組（或激磁繞組）;將另一產生功率轉換（吸收或出有功功率）的繞組稱為電樞繞組?？梢?，發電機的勵磁組就是轉子繞組，而定子繞組則是電樞繞組。異步電動機的勵繞組是定子繞組，而基本處于短路狀態下的轉子繞組則是電樞組。

　　勵磁繞組有單波繞組和復波繞組。單波繞組的特點是將同極性下的所有線圈按一定規律全部串聯起來，形成一條并聯支路。所以整個電樞繞組只有兩條并聯支路。波繞組線圈的換向器節距式中P為磁極對數；k為換向片數；a為使Ys等于整數的正整數，它等于波繞組的并聯支路對數。單波繞組的a=1，而a=2的復波繞組稱雙波繞組，它可以看成是由兩個單波繞組并聯而成的復波繞組，故有4條并聯支路；a》2者可類推，但用得很少。波繞組從并聯電路連接原理上說，只需兩組電刷，即一組正電刷和一組負電刷。

　　電動機的勵磁繞組

　　電動機是利用導線切割磁力線感應出電勢的電磁感應原理，將原動機的機械能變?yōu)殡娔茌敵?。同步發電機由定子和轉子兩部分組成。定子是發出電力的電樞，轉子是磁極。定子由電樞鐵芯，均勻排放的三相繞組及機座和端蓋等組成。轉子通常為隱極式，由勵磁繞組、鐵芯和軸、護環、中心環等組成。汽輪發電機的極數多為兩極的，也有四極的。轉子的勵磁繞組通入直流電流，產生接近于正弦分布磁場（稱為轉子磁場），其有效勵磁磁通與靜止的電樞繞組相交鏈。轉子旋轉時，轉子磁場隨同一起旋轉、每轉一周，磁力線順序切割定子的每相繞組，在三相定子繞組內感應出三相交流電勢。發電機帶對稱負載運行時，三相電樞電流合成產生一個同步轉速的旋轉磁場。定子磁場和轉子磁場相互作用，會產生制動轉矩。從汽輪機輸入的機械轉矩克服制動轉矩而作功。發電機可發出有功功率和無功功率。所以，調整有功功率就得調節汽機的進汽量。轉子磁場的強弱直接影響定子繞組的電壓，所以，調發電機端電壓或調發電機的無功功率必須調節轉子電流。發電機的有功功率和無功功率幾何相加之和稱為視在功率。有功功率和視在功率之比稱為發電機的功率因數（力率），發電機的額定功率因數一般為0.85。

　　直流電機中的勵磁繞組跟電樞繞組的作用分別是什么？

　　電動機的作用是將電能轉換為機械能。電動機分為交流電動機和直流電動機兩大類。

　?。ㄒ唬?交流電動機及其控制

　　交流電動機分為異步電動機和同步電動機兩類。異步電動機按照定子相數的不同分為單項異步電動機、兩相異步電動機和三相異步電動機。三相異步電動機結構簡單，運行可靠，成本低廉等優點，廣泛應用于工農業生產中。

　　1. 三相異步電動機的基本結構

　　三相異步電動機的構造也分為兩部分定子與轉子。

　　（1）定子

　　定子是電動機固定部分作用是用來產生旋轉磁場。它主要由定子鐵心、定子繞組和機座組成。

　?。?）轉子

　　轉子是重點掌握的部分轉子有兩種鼠籠式與繞線式。掌握他們各自的特點與區別。鼠籠式用于中小功率100k以下的電動機，他的結構簡單，工作可靠，使用維護方便。繞線式可以改善啟動性能和調節轉速，定子與轉子之間的氣隙大小，會影響電動機的性能，一般氣隙厚度為0.2-1.5mm之間。

　　掌握定子繞組的接線方法。

　　2. 三相異步電動機的工作原理

　　掌握公式n1=60f/P、S=（n1-n）/n1、n=（1-S）60f/P，同時明白它們的意義（很重要），要能夠靈活運用這些公式進行計算。同時記?。和ǔｋ妱?dòng)機在額定負載下的轉差率SN約為0.01-0.06。

　　3. 三相異步電動機銘牌上的數據

　?。?）型號：掌握書上的例子。

　?。?）額定值：一般了解掌握額定頻率和額定轉速我國的頻率為50赫茲。

　?。?）連接方法：有Y型和角型。

　　（4）絕緣等級和溫升：掌握允許溫升的定義。

　?。?）工作方式：一般了解。

　　4. 三相異步電動機的機械特性

　　掌握額定轉矩、最大轉矩與啟動轉矩的關系。書上的公式要掌握并能靈活運用進行計算。同時記住以下內容

　　1,在等速轉動時電動機的轉矩必須和阻轉矩相平衡。

　　2,當負載轉矩增大時最初瞬間電動機的轉矩T3一般三相異步電動機的過載系數是1.8-2.2 。

　　4,電動機剛啟動時n=0，s=1.

　　5,三相異步電動機的起動

　　(1) 直接起動

　　啟動時轉差率為1轉子中感應電動勢很大轉子電流也很大。當電動機在額定電壓下啟動時稱為直接啟動直接啟動的電流約為額定電流的5-7倍。一般來說額定功率為7.5kw以下的小容量異步電動機可直接起動。

　　直接起動控制線路所用電器包括組合開關、按鈕、交流接觸器中間繼電器、熱繼電器及熔斷器。掌握它們各自的特點同時掌握熔斷器熔絲額定電流的計算。

　　直接起動控制電路掌握其控制原理。

　　 ? (2）鼠籠式異步電動機的降壓起動。

　　掌握星型-角型起動和自耦變壓器降壓起動的工作原理

　?。?）繞線式三相異步電動機的起動

　?6. 三相異步電動機的正反轉控制

? ? ?7. 三相異步電動機的調速

　　該部分較重要，要對公式理解。改變電動機的轉速有三種可能，即改變頻率、改變繞組的磁極對數或改變轉差率。

　 8. 同步電動機

　?。?）同步電動機的構造要與異步電動機進行對比區分。

　　（2）同步電動機的工作原理

　　 ?了解同步電動機的轉速是恒定的不隨負載而變化。同步電動機的轉速是不能調節的。
