肖特基勢壘二極管SBD（Schottky Barrier Diode，簡稱肖特基二極管）是近年來間世的低功耗、大電流、超高速半導體器件。其反向恢復時間極短（可以小到幾納秒），正向?qū)▔航祪H0.4V左右，而整流電流卻可達到幾千安培。這些優良特性是快恢復二極管所無法比擬的。中、小功率肖特基整流二極管大多采用封裝形式。7 w& G9 d/ C$ U9 m0 o, Q6 w
1．結構原理
   肖特基二極管是貴金屬（金、銀、鋁、鉑等）A為正極，以N型半導體B為負極，利用二者接觸面上形成的勢壘具有整流特性而制成的多屬-半導體器件。因?yàn)镹型半導體中存在著大量的電子，貴金屬中僅有極少量的自由電子，所以電子便從濃度高的B中向濃度低的A中擴散。顯然，金屬A中沒有空穴，也就不存在空穴自A向B的擴散運動。隨著電子不斷從B擴散到A，B表面電子濃度表面逐漸降輕工業部，表面電中性被破壞，于是就形成勢壘，其電場方向?yàn)锽→A。但在該電場作用之下，A中的電子也會產生從A→B的漂移運動，從而消弱了由于擴散運動而形成的電場。當建立起一定寬度的空間電荷區后，電場引起的電子漂移運動和濃度不同引起的電子擴散運動達到相對的平衡，便形成了肖特基勢壘。
( b8 Z5 l2 _" r) M2 j; K) `

D& y

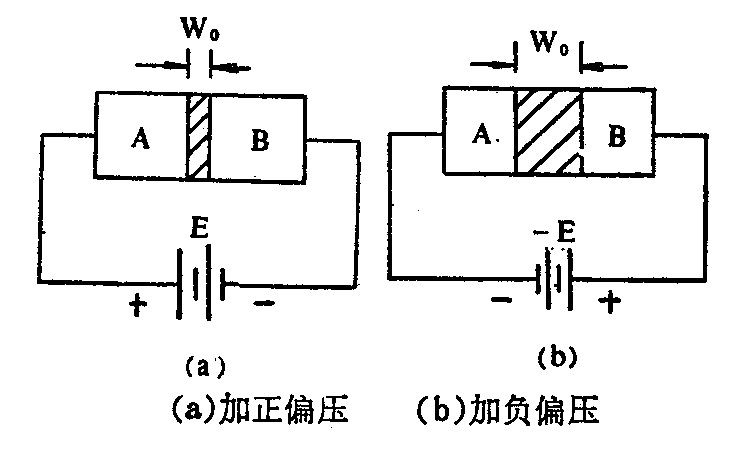

    典型的肖特基整流管的內部電路結構如圖1所示。它是以N型半導體為基片，在上面形成用砷作摻雜劑的N-外延層。陽極（阻檔層）金屬材料是鉬。二氧化硅（SiO2）用來消除邊緣區域的電場，提高管子的耐壓值。N型基片具有很小的通態電阻，其摻雜濃度較H-層要高100%倍。在基片下邊形成N+陰極層，其作用是減小陰極的接觸電阻。通過調整結構參數，可在基片與陽極金屬之間形成合適的肖特基勢壘，當加上正偏壓E時，金屬A和N型基片B分別接電源的正、負極，此時勢壘寬度Wo變窄。加負偏壓-E時，勢壘寬度就增加，見圖2。
i# E* Z  ~0 p
    綜上所述，肖特基整流管的結構原理與PN結整流管有很大的區別通常將PN結整流管稱作結整流管，而把金屬-半導管整流管叫作肖特基整流管，近年來，采用硅平面工藝制造的鋁硅肖特基二極管也已問世，這不僅可節省貴金屬，大幅度降低成本，還改善了參數的一致性。
肖特基整流管僅用一種載流子（電子）輸送電荷，在勢壘外側無過剩少數載流子的積累，因此，不存在電荷儲存問題（Qrr→0），使開關特性獲得時顯改善。其反向恢復時間已能縮短到10ns以內。但它的反向耐壓值較低，一般不超過去時100V。因此適宜在低壓、大電流情況下工作。利用其低壓降這特點，能提高低壓、大電流整流（或續流）電路的效率 。6 L4 x6 {3 t# S; g3 c5 a

2．性能比較

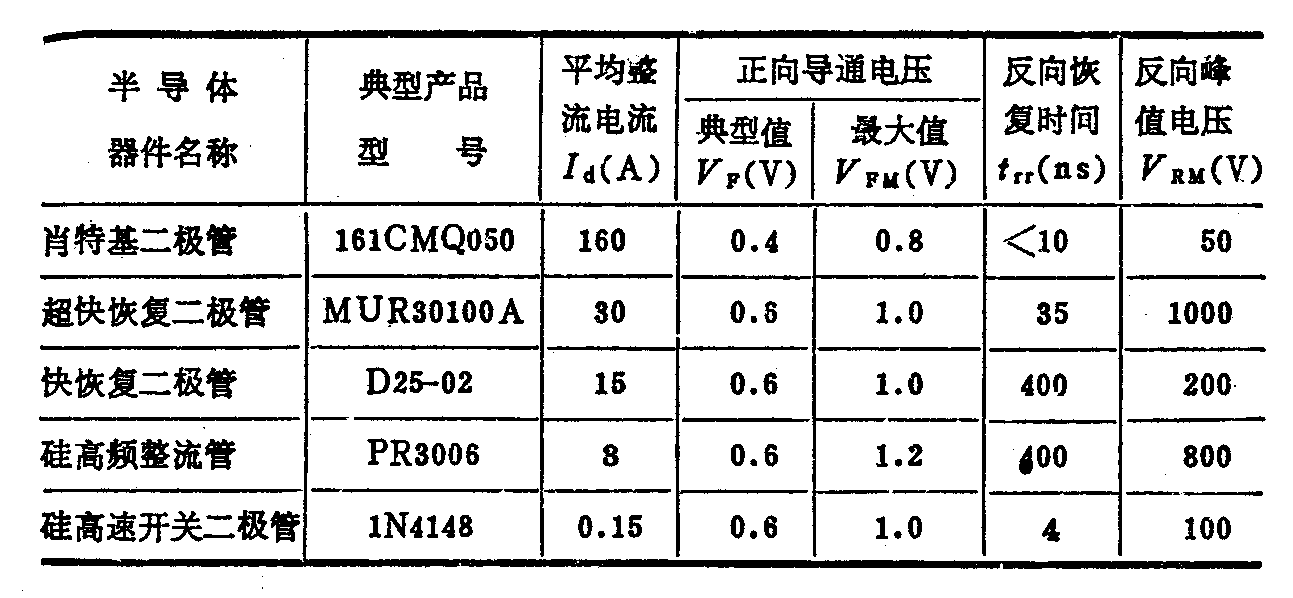

表1列出了肖特基二極管現超快恢復二極管、快恢復二極管、硅高頻整流二極管、硅高速開關二極管的性能比較。由表可見，硅高速開關二極管的trr雖極低，但平均整流電流很小，不能作大電流整流用。
 3．檢測方法
    下面通過一個實例來介紹檢測肖特基二極管的方法。檢測內容包括：①識別電極；②檢查管子的單向?qū)щ娦?；③測正向?qū)航礦F；④測量反向擊穿電壓VBR。. `$ [! f# Z( l( r7 g

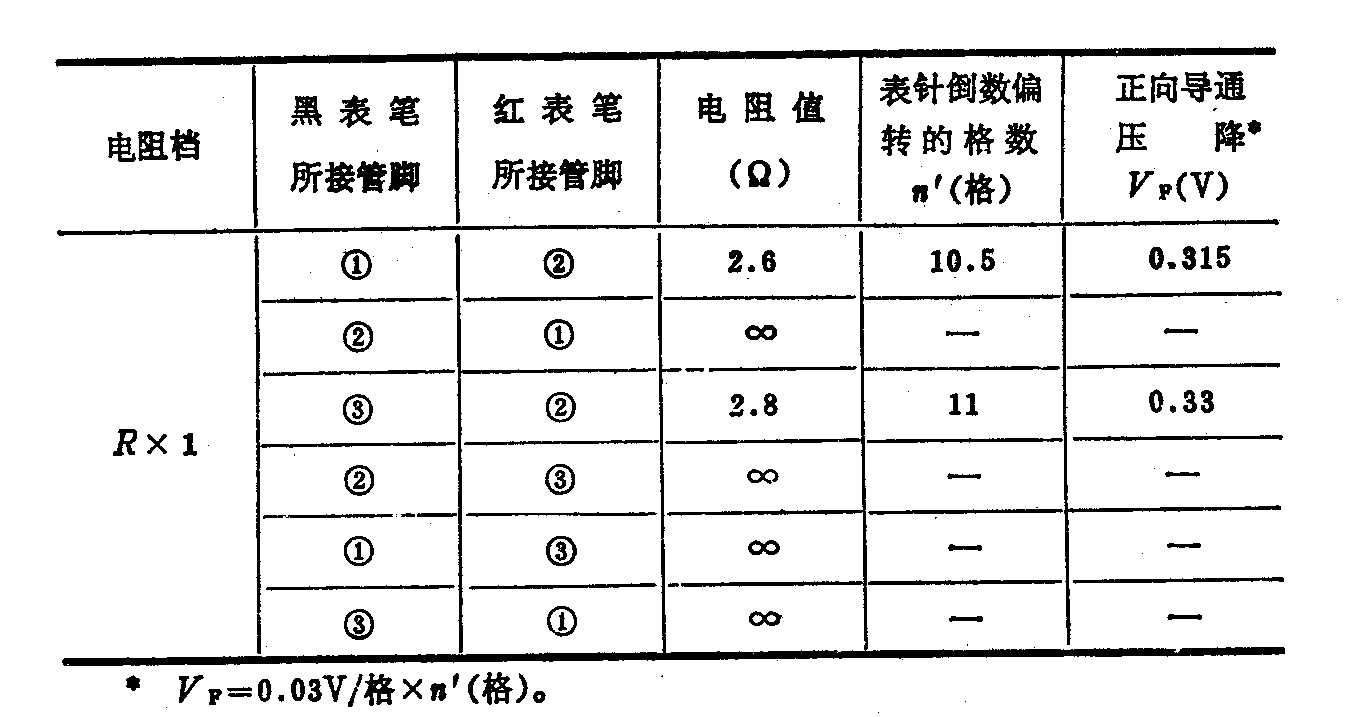

    被測管為B82-004型肖 特基管，共有三個管腳，外形如圖4所示，將管腳按照從左至右順序編上序號①、②、③。選擇500型萬用表的R×1檔進行測量，全部數據整理成表2。
5 B3 G' V- m2 a

, c' Y0 r( s) Z& y/ D

 測試結論： , o- D$ t& K2 i- C% K
9 ]! I- e% D( V6 z
第一，根據①—②、③—④間均可測出正向電阻，判定被測管為共陰對管，①、③腳為兩個陽極，②腳為公共陰極。
第二，因①—②、③—②之間的正向電阻只幾歐姆，而反向電阻為無窮大，故具有單向?qū)щ娦浴?font style="font-size: 0px; color: #ecf2e6">' j# b4 q9 Z  d; F- ^
第三，內部?jī)芍恍ぬ鼗O管的正向?qū)▔航捣謩e為0.315V、0.33V，均低于手冊中給定的最大允許值VFM(0.55V)。
另外使用ZC 25-3型兆歐表和500型萬用表的250VDC檔測出，內部?jī)晒艿姆聪驌舸╇妷篤BR依次為140V、135V。查手冊，B82-004的最高反向工作電壓（即反向峰值電壓）VBR=40V。表明留有較高的安全系數.
