如何創建及諧調支持多核的LabVIEW x86客戶DLL

如何創建及諧調支持多核的LabVIEW x86客戶DLL

在不修改源代碼的條件下，通過Intel C++ 編譯器在單核PC上實現2.5 倍提速，通過編譯器中的各類最優化選項在雙核PC 上實現超過4.5 倍提速。

"VTune能夠監測許多不同種類的構架事件。VTune調諧助手能夠給出如何更好使用這些事件的建議。"

本應用包括了兩個組件——用于計算Pi 值的DLL、調用DLL 庫函數的LabVIEW 應用，可將結果顯示在圖形用戶界面中。

為計算Pi 值，我們采用了近似綜合技術，需要在單個循環中完成數百萬次浮點計算。選擇該范例是因為它是CPU 密集型的，并且是可優化的應用。如下所示為外部代碼的主循環結構，CPU的主要計算量是處理CalcSum 函數。

for（i=0; i｛
sum = CalcSum（i, sum, step）;
｝

我們的目標是通過編譯器中的優化選項以最快速度完成上述計算。

應用中有4 個函數，均包含于獨立源文件中。我們采用不同優化開關來編譯每個源文件。如圖1 所示。

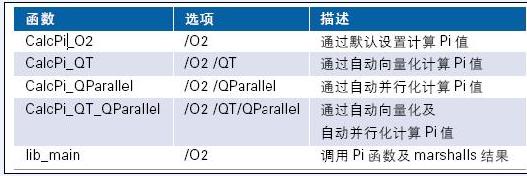

表1.應用中的函數

“即插即用”的Intel C++ 編譯器

我們采用即插即用的Intel C++ 來代替Microsoft 編譯器，它可以輕松地集成到現有Microsoft Visual Studio DLL 工程中。更多關于Intel 編譯器，請訪問intel.com/software。

默認設置

測量首先以/O2選項創建應用，許多優化都是在這個層面上進行的。本文在此不討論其細節問題。表2顯示了/O2選項集成的各個優化設置。

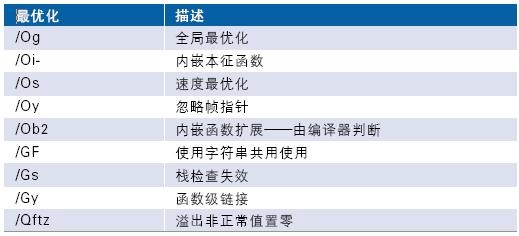

表2./O2 選項中集成的最優化列表

自動向量化

自動向量化得益于新一代CPU 中集成的復雜指令集。多數現代CPU構架可擴展支持?jǐn)?shù)據操作及多數據計算。擴展包括支持以單一指令實現多重計算（單指令多數據流，或稱SIMD）。Intel 編譯器能夠分析代碼，并通過SIMD 指令顯著提高代碼的效率。

本范例中，編譯器通過\QT 選項生成適合Core 2 構架的代碼，編譯器報告以下創建時間信息：

注釋：循環未作向量化處理

反匯編生成代碼后可看到編譯器插入了SIMD擴展指令集（SSE）。該指令集的使用直接提升了應用的運行性能，代碼運行速度提高了2倍。

這類優化可應用于目前大多數CPU 上，這里我們在Core 2 處理器上運行，當然您也可以在單核或早期CPU 上應用。

自動并行化

因為采用多核PC，我們會更感興趣如何通過\QParallel 選項，讓代碼在兩核上同時運行，以獲得進一步提速。該選項在編譯目標中插入了庫調用。庫調用提供了運行時所需的控制，使應用中的組件得以并行。

在首次運行中，編譯器并未顯著提高運行性能。通過開啟編譯器的報告功能，可以看到它并未進行優化。

注釋：循環未作并行化處理，循環無需并行化

Intel編譯器要對一段代碼進行自動并行化時，首先決定是否有值得進行并行化的代碼部分。在我們的代碼中由一個主循環完成所有工作。編譯器不能確定循環的重復次數，循環計數值只有在運行時得到。于是編譯器采取謹慎選擇，不對循環進行并行化處理。

我們可以通過在命令行輸入/Qpar-threshold:n 來進行試探優化，這里n 是介于0（總是并行處理）到100（不進行并行處理）的數，這個值決定了試探優化的程度。

輸入/Qpar-threshold:0 后，編譯器對代碼并行化，并輸出報告：

注釋：循環已作自動并行化處理

使用該優化后，程序的運行速度比默認設置下提高了近2 倍。
