??? 引言

　　智能儀表的模擬輸入通道一般由傳感器、前置放大電路、有源濾波器、采樣保持電路(S/H)、A/D轉換器和微機系統等電路組成[1]。由于電子元器件性能參數的離散性、穩定性和溫度敏感性等問題，目前還得不到根本的解決。因此，從傳感器到A/D 轉換之間的任何一個環節都存在非線性的問題，使得A/D轉換值n與被測量x不成線性關系，即n≠ax+b(a、b為常數)[2]。如果不解決這種非線性問題，將會嚴重影響智能儀表的測量精度。常用的非線性校正方法有校正函數法、查表法和模型校正法[s]。

　?、?校正函數法要求傳感器的輸入/輸出特性能用數學解析式表示，且輸入通道的其它環節可認為是線性的。事實上，很多傳感器的輸入/輸出特性很難用解析式表示，并且如果解析式計算太復雜，還會嚴重影響測量速度。因此，校正函數法的應用受到較大的局限[4]。

　?、?查表法必須針對每一個傳感器進行校正，而且需要把大量的校正數據制成表格存入儀表內存。而一般的智能儀表的內存非常有限;當因故更換傳感器時，需要重新校正、修訂內存中的表格數據，應用起來也非常不方便[5]。

　?、?模型校正法的基本原理是設法找到一個近似函數g1(x)或多個分段近似函數g1(x)、g2(x)、g3(x)、g4(x)等來代替原函數f(x)。模型校正法的關鍵是如何求出既能滿足精度要求，又能滿足計算簡單的校正模型。通常校正模型計算太復雜會影響測量速度，所以采用模型校正法進行非線性校正時，往往采用離線處理的方式[6]。

　　針對智能儀表不便于進行復雜計算、內存有限和實時性要求高等特點，在比較了幾種常用的非線性校正方法的基礎上，通過對智能儀表的非線性特性曲線的一般性分析，運用分段直線逼近曲線的方法，給出了一種通用的智能儀表非線性自動校正算法。

　　1 非線性自動校正算法

　　采用分段直線方程的非線性校正原理如圖l所示。設儀表的被測量用X表示，儀表中對應的燈D轉換值用N表示，則曲線OM表示儀表的非線性特性曲線?，F(xiàn)將曲線分成若干段，如果分段點的位置和分段數選取合適，則每一段曲線可近似看成是一直線段。這樣，曲線OM就可看成是由若干直線段組成。如圖中虛線段AB、BC可分別近似表示曲線AB和曲線BC。

?

　　圖1中：曲線OM分段后各段端點對應的被測信號分別為X0, X1,X2，…，Xi-1, Xi, Xi+1,…，Xm;儀表中對應的A/D轉換值分別為N0, N1, N2，…，Ni, Ni+1, … ，Nm。其中，x0為被測量的最小值，Xm為被測量的最大值。顯然線段AB的斜率為：

?

　　曲線段AB上的點(n,f(n))，可用直線段AB上的點P(n,x)近似表示，而點P滿足：

?

　　式(2)、式(3)就是得到的分段直線校正方程。其中式(2)可稱為點斜式校正方程，因?yàn)樾Ｕ匠逃删€段上的端點(從Ni-1,Xi-1)和斜率ki決定;式(3)可稱為兩點式校正方程，因?yàn)樾Ｕ匠逃删€段上的兩端點(Ni-1, Xi-1)和(Ni,Xi)決定。

　　在校準時，若采用點斜式校正方程，則依次把校正方程參數(Ni-1,Xi-1)和ki(其中i=1,2,3，…，m)存入儀表的內存;若采用兩點式校正方程，則依次把校正方程參數(Ni,Xi)(其中i=0,1,2,3，…，m)存入儀表的內存。在實際測量時只要先用程序判斷儀表當前的A/D轉換值N位于哪一個直線段，再從儀表內存中取出相應直線段的校正方程參數，則可由校正方程求出相應的測量值X。

　　從校正方程可以看出，測量值只與校正點的測量數據有關，而與包括傳感器在內的模擬輸入通道的各環節的非線性并無直接關系。因此，只要儀表的重復性或穩定性較好，即在不同時刻測量同一被測量X時，得到的A/D轉換值N始終或基本保持不變，不論非線性是由于傳感器還是因?yàn)槟M輸入通道的其它環節引起的，都可以達到非線性校正的目的，從而保證儀表的測量精度。理論上講，分的段數越多，儀表的測量精度就越高，但相應地，占用儀表的內存也越多，測量速度也會有少許影響，校準時也會稍微復雜。

　　需要指出的是，各種智能儀表存在較大的差異，實際應用中要視具體情況對非線性校正方程進行必要的修正。

　　2 在稱重儀表中的應用

　　在電子衡器中，廣泛采用的稱重傳感器是壓力或拉力傳感器。不論傳感器的量程多大，其滿度輸出一般為2mV左右，因此，對于同一種類型(靜態或動態)的電子衡器而言，往往可以采用通用的稱重儀表。

　　電子衡器尤其是商用電子衡器，不僅對稱重精度有很高的要求，而且對實時性也有較高的要求。因此，稱重儀表的非線性校正必須采用在線方式。

　　2.1 非線性自動校正方程的修正

　　在稱重儀表中，最小測量值x0=0kg，對應的零點值N0≠0，而且會隨著環境溫度的變化而變化，實際測量時，各校正點Xi對應的A/D轉換值Ni(i=1,2,3,…)也會因零點的變化而相應發生變化。也就是說，環境溫度變化后，實際測量時，當被測量為 Xi時，儀表內部獲取的A/D轉換值不再是校正時的Ni，從而使得按上述校正方程式(2)或式(3)求取的測量校正值是錯誤的或不準確的。

　　實驗證明，稱重儀表的零點值N0受環境溫度的影響較大，而其非線性特性曲線受環境溫度的影響較小[7]。如圖1中所示，N0發生變化后，可以近似認為非線性特性曲線OM只是適當左移或右移。也就是說，盡管N0是變化的，而Ni-N0(i=1,2,3，… )可以認為是不變的。

　　一般來說，每天的不同時刻都會存在一定的溫差，但每天的溫度變化都非常緩慢，稱重儀表的零點在使用過程中的變化也非常緩慢。根據這個特點，我們完全可以用軟件的方法實現零點跟蹤，即在某個較短的時間段(如0.5s)內，若采樣到的A/D值n與之前的零點N0之差的絕對值不超過某個較小的數值，則令N0=n。

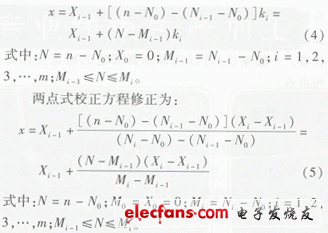

　　鑒于儀表的零點值N0受環境溫度的影響較大，非線性校正方程要作相應的修正：不管是校正時還是實際測量時，均把得到的A/D轉換值減去零點值N0。此時，點斜式校正方程修正為：

?
