2．12位A/D轉換器AD574
AD574是美國模擬器件公司的產品，是較先進的高集成度、低價格的逐次逼近式轉換器。
AD574由兩片大規模集成電路構成。一片為D/A轉換器AD565，另一片集成了逐次逼近寄存器SAR、轉換控制電路、時鐘電路、總線接口電路和高分辨比較器電路。

(1)AD574的結構框圖及引腳說明

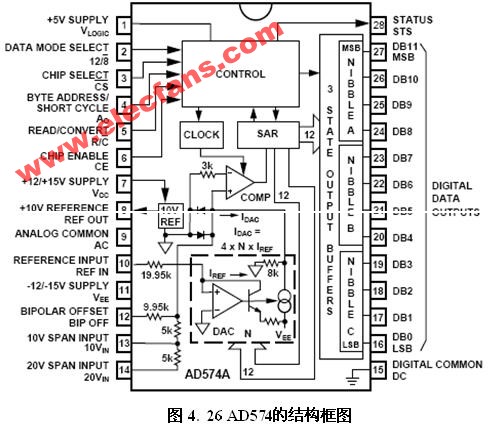

圖 4.? 26 AD574的結構框圖

引腳信號說明如下：
12/8：數據輸出方式選擇信號，高電平時輸出12位數據，低電平時與A0信號配合輸出高8位或低4位數據。信號不能用TTL電平控制，必須直接接至＋5V或數字地。
A0：轉換數據長度選擇控制信號。在轉換狀態，A0為低電平可使AD574進行12位轉換，A0為高電平時可使AD574進行8位轉換。在讀數狀態，如果為低電平，當A0為低電平時，則輸出高8位數據，而A0為高電平時，則輸出低4位數據；如果為高電平，則A0的狀態不起作用。

(2)AD574的工作過程
AD574的工作過程分為啟動轉換和轉換結束后讀出數據兩個過程。
啟動轉換時，首先使/CS、CE信號有效，AD574處于轉換工作狀態，且A0為1或為0，根據所需轉換的位數確定，然后使R/C＝0，啟動AD574開始轉換。視為選中AD574的片選信號，為啟動轉換的控制信號。轉換結束，STS由高電平變?yōu)榈碗娖健？赏ㄟ^查詢法，讀入STS線端的狀態，判斷轉換是否結束。

(2)AD574的工作過程
??? 輸出數據時，首先根據輸出數據的方式，即是12位并行輸出，還是分兩次輸出，以確定是接高電平還是接低電平；然后在CE=1、/CS=0、R/C=1的條件下，確定A0的電平。若為12位并行輸出，A0端輸入電平信號可高可低；若分兩次輸出12位數據，A0=0，輸出12位數據的高8位，A0=1，輸出12位數據的低4位。由于AD574輸出端有三態緩沖器，所以D0～D11數據輸出線可直接接在CPU數據總線上。

(3)AD574接口電路

圖4.27? 12位AD574與8088CPU的接口電路圖
啟動A/D轉換并采用查詢方式，采集數據的程序如下：
MOV DX,278H
OUT DX,AL； 啟動轉換，R/C＝0、CS＝0、CE＝1，A0＝0
MOV DX,27AH； 設置三態門地址
AA1∶IN AL,DX； 讀取STS狀態
TEST AL,80H； 測試STS電平
JNE AA1；STS＝1? 等待，STS＝0向下執行
MOV DX,278H
IN AL,DX； 讀高8位數據，R/C＝1，CS＝0，CE＝1，A0＝1，CE=1
MOV AH,AL； 保存高8位數據
MOV DX,279H
IN AL,DX； 讀低4位數據，R/C=1, CS=0,A0=1,CE=1
