?話筒放大和混合前值放大電路圖

功率放大器可采用分立元器件組成，也可使用集成功率放大器。前者常用于大功率或要求較高的音響系統中，后者常用于小功率或要求不太高的音響系統中。集成功率放大器除了具有重量輕、體積小等特點外，它只需外接很少外圍元件，無需調整即可工作，因此廣泛應用在收音機、錄音機、電視機等音響設備中。集成功率放大器使用應注意：在任何情況下，集成功率放大器都不能工作在超過極限參數或絕對額定值所規定的工作條件下。即使電路的工作狀態瞬時超過極限參數值，也可能引起電路的即時損壞或者電路的電性能退化現象。

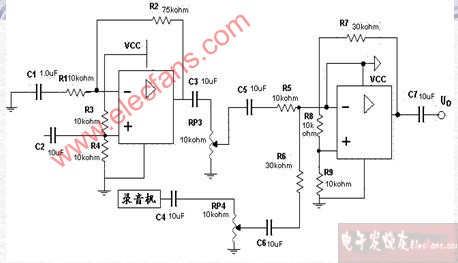

話筒放大器屬于小信號低噪聲放大器，常用分立元件電路，為了減小噪聲，一般工作點選取較低，設計方法與一般放大器相同。也可采用低噪聲運算放大器，可采用具有很高的輸入阻抗的同相放大器形式，電路如圖：
