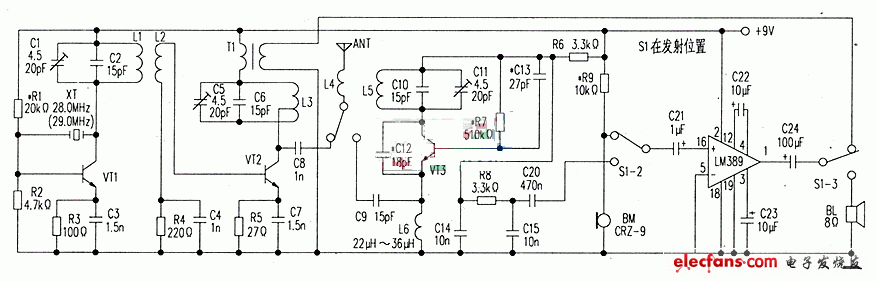

LM389是美國NS公司生產的低壓音頻放大集成電路，采用18腳DIP雙列直插式封裝，內含一個與LM386相似的功率放大器和三只彼此獨立的NPN型晶體管。各晶體管的一些極限工作參數如下：Bvco=12V，Bvcbo=15，Icm=25mA，Pcm=150mW，用LM389設計的雙向無線對講機電路如附圖所示。音頻功率放大器作送、受話放大，三只晶體管中VT1作載波晶體振蕩器、VT2作載波放大器、、VT3作超再生接收檢波器，作到物盡其用。采用半雙工通信模式，但有兩個信道：甲發乙收頻率為28MHz;乙發甲收頻率為29MHz。因此，很容易改成能同時聽、講的全雙工通信電路。對講機采用業余頻率，不影響其他通信設備，可用于教學、旅游、建筑工地、野外作業以及手機通話不方便的場合。

　　1電路原理

　　石英晶體XT、VT1等組成高穩定度的載波振蕩器.振蕩信號由L1耦合至L2.由VT2進行載波功率放大。C1、C2、L1和C5、C6、L3組成兩個并聯選頻回路.當它們的諧振頻率與XT固有振蕩頻率一致時.可獲得最大的發射功率，一般通話距離可達2.5km～3km。當S1置發射位置時(附圖所示位置)，話筒BM拾取的音頻信號經LM389進行功率放大，加至調制變壓器T1，通過音頻信號電平高低不同，控制載波功率放大管VT2的工作電壓，實現對振蕩信號的幅度調制(調幅)，然后經C8、L4送至天線ANT.向空間發射。R1、R2決定、VT1工作點。

　　VT3等組成自熄式超再生接收檢波電路，按收頻率(即對方機發射頻率)由C10、c11、L5組成的并聯諧振回路決定。R7用來設置VT3直流工作點，并與C13共同決定自熄頻率，該頻率應高于音頻而選低于載波振蕩頻率，一般為幾百千赫茲。超再生檢波的靈敏度非常高，對微弱信號的放大率可達幾十萬倍.與具有一級獨立本振、一級混頻、兩級中放的標準超外差接收機相差不多，但其選擇性和信噪比稍差一些。R6是檢波負載電阻，解調(去載波)出的音頻信號經R8、c14、c15濾波后，由LM389進行功率放大，推動揚聲器BL發聲。當BL阻抗為8Ω時，可獲得450mV的不失真輸出功率。

　　2.元件選擇與制作

　　話筒BM選用CR2—9、15、16等國產駐極體話筒。XT選用JA12型晶振，頻率為28MHz和29MHz，ANT選1.5m拉桿天線。T1選用普通晶體管收音機的小型輸入變壓器，共有5個線頭，一邊兩個線頭的為初級，一邊三個線頭的為次級，只使用相鄰的兩個，另一個空著不用、也可用截面5mm×5mm的E19硅鋼片鐵心自制，初級用Φ0.06mm漆包線繞1500圈，次級用同號線繞500圈。

　　自制L1～L6：L1和L5用Φ0.4mm漆包線在Φ8mm線架上繞14圈;L2用單股塑料線在L1上繞2圈;L3用Φ1mm漆包線在Φ12mm線圈架上繞10圈.中間抽頭?？蓛删€井繞，再抽去一根不用：L4是天線加感線圈，使用后可縮短天線長度?？捎忙?.71mm漆包線在Φ15mm線圈架上密繞30圈。L6是高頻扼流圈，可選226mH～36mH成品電感。s1選用3×2壓簧式自鎖開關，其余元件參數見附圖標注，無特殊要求。

　　3調試方法和步驟

　　(1)用50kΩ電位器暫代甲機的R1.當從大到小調節電位器時，VT1集電極電流逐漸上升到某值時，突然跌落，此時斷開XT電流又回升.接上XT電流又下降，說明電路已起振。然后再稍調小一點電位器.使電流再下降1mA～2mA，避開振蕩最強點(振蕩最強時穩定度差)，再用同值固定電阻換下電位器。同樣方法調整乙機，使其載波振蕩器穩定工作。

　　(2)用1MΩ電位器暫代甲機的R7.從大到小調節電位器使甲機揚聲器BL中的超再生噪聲最響.且無嘯聲、爆裂等雜音(可配合調節C15加以消除)。打開乙機使其處于發射狀態，調整乙機的C1、C2、C5、C6及L1、L3長度或匝間距.再調節甲機C10、C11、L5及C12，使甲機揚聲器BL中的超再生噪聲完全消失.變得一片寂靜。對乙機話筒BM講話時.甲機BL應發出洪亮、清晰的聲音，且無失真、阻塞等現象，說明甲機接收頻率與乙機發射頻率已基本一致。然后逐漸拉遠兩機距離(每次拉遠的距離以甲機BL出現輕微的超再生噪聲為度)，并重復上述調整步驟，直至兩機通話距離最遠.再用同值固定電阻換下電位器。用同樣方法調整乙機，使甲機發射頻率與乙機接收頻率一致，且通話距離最遠。
