量程轉換模塊

題目發揮部分要求導納分析儀電導和電納的測量范圍擴展到0.01 ～100 ，在這個很寬的測量范圍內，需要分若干量程，以保證誤差絕對值小于理論計算的10％。所以我們在電流取樣點處設定了四個電阻值分別為0.1 、1 、10 、100 的標準電阻，當網絡負載的電導和電納落在100 ～10 、10 ～1 、1 ～0.1 、0.1 ～ 區間時，考慮到電子模擬開關導通時電阻較大，且導通的電阻值與通過的信號頻率有關，因此我們用繼電器控制四個標準電阻的在回路中連通狀態，得到流過網絡負載的電流，這樣就可以在整個測量范圍內把測量誤差均勻分配。其電路原理圖如圖2.9。

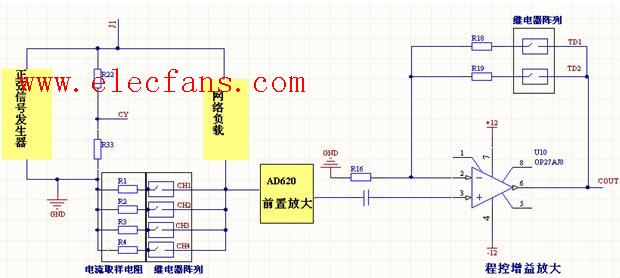

                          圖2.9  兩級量程轉換電路原理圖

由于正弦信號發生器的輸出信號峰峰值在1V左右，和網絡負載串聯的取樣電阻上的電壓降很小，要對取樣后的信號進行放大。運用兩級放大，前置放大級使用AD620。AD620是一種低功耗的儀用放大器，特別適合做小信號的前置放大級，經AD620放大后的小信號失真度很小，加一級AD620組成的前置放大，同樣可以把系統誤差控制在系統設計要求的范圍內，前置放大電路如圖2.10。后一級放大同樣用單片機控制繼電器來調整放大增益，如圖2.10。

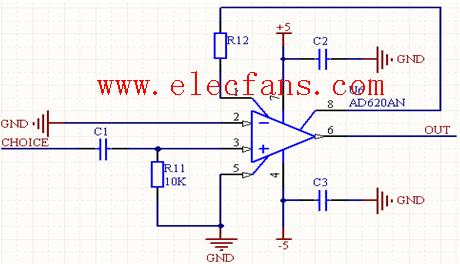

                  圖2.10  AD620前置放大電路圖
