真有效值轉換電路

真有效值變換：負載網絡和取樣電阻上采集的是的交流電壓信號，如果直接送單片機A/D進行處理，會增大系統誤差。為把系統誤差控制在題目要求的范圍內，我們?cè)诿恳粋€(gè)信號的輸入和輸出級都進行有效的處理。為此，為測量交流電平電壓有效值的測量，采用RMS-DC變換器集成芯片 AD637。AD637是AD公司RMS-DC產品中精度最高、帶寬最寬的，對于1V_RMS的信號，它的3dB帶寬為8MHz,并且可以對輸入信號的電平以dB形式指示，另外，AD637還具有電源自動關斷功能，使得靜態電流眾3mA降至45µA.，電路連接參考芯片手冊如圖-7。可以測出任意波形交變信號的有效值，實驗數據表明，在電源為正負5V供電情況下，當輸入信號的頻率不大于2MHz時，其輸入信號的電壓有效值在0.7V～4V范圍內能保證測量誤差。因此，我們?cè)诿總€(gè)量程歸一化的最大輸出電壓應設定為4V（有效值）。

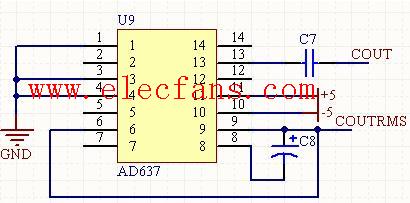

圖真有效值轉換電路

閱讀全文
