在具有同步復位功能的集成計數器中使用復位法（同步復位法），和在具有異步復位功能的集成計數器中使用復位法（異步復位法）是有區別的。這是由同步復位功能與異步復位功能動作上的差異決定的。在同步復位功能中，當復位端有效時并不能立即復位，還必須經過CP有效邊沿的觸發，才能復位，這就使得用具有同步復位功能的集成計數器組成的N進制計數器沒有過渡狀態。因此，采用同步復位法組成N進制計數器時，是用最后一個有效狀態來控制計數器復位，不象異步復位法那樣，用最后一個有效狀態之后的過渡狀態來控制復位。也就是說，在同步復位法中，控制復位的狀態可以作為有效計數狀態，沒有過渡狀態。例如：用74LS163組成12進制計數器。我們可以從0000狀態開始選擇0000à0001à…à1011共12個狀態為有效計數狀態，狀態轉換圖如圖4-9所示。

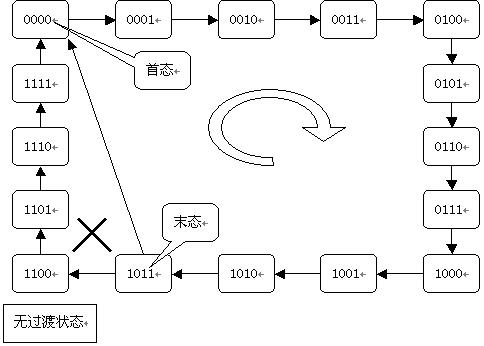

圖4-9  同步復位法12進制計數器狀態轉換圖

用末態的譯碼信號使復位端 有效。在加法計數器中，仍然可以用末態中為“1”的輸出端相與使計數器復位端有效，組成12進制計數器。同步復位法組成的12進制計數器電路如圖4-10所示。

a．   選擇模大于N的集成計數器（N大于16，應先級聯擴展）

b．   畫集成計數器原有狀態轉換圖

c．   從0000狀態開始，順序選擇N個狀態，確定最后一個狀態為末態

d．   末態中為“1”的輸出端相與使復位端有效

e．   連線：電源V_CC、地GND；使能端有效、不用的控制輸入端無效；連接輸出端控制復位端

３、異步、同步復位功能在應用上的差異

總而言之，在集成計數器的應用中，采用復位法組成任意進制計數器時，應該特別注意集成計數器的復位功能。使用異步復位功能的集成計數器組成N進制計數器時，存在一個過渡狀態，在選擇狀態時，應該選擇N+1個狀態，并且，最后一個狀態為過渡狀態。使用同步復位功能的集成計數器組成N進制計數器時，不存在過渡狀態，在選擇狀態時，應該選擇N個狀態，并且，沒有過度干擾。

反過來，若已經給出具體電路，怎樣才能分析出計數器的模數呢？分析和設計互為逆過程，可以用設計的逆過程來作分析。
