超聲波換能報警器

本探測器裝置使用超聲波換能器件，控制靈敏，具40KHZ晶振鎖頻，檢測4--7M之間的物體移動，超聲波發射/接收頭和電路板集成在同一電路板上，效果更可靠。
    工作電壓：9--12V ，是理想的開門檢測和定點檢測，LED燈顯示移動。用戶可把輸出接報警器或其它應用。

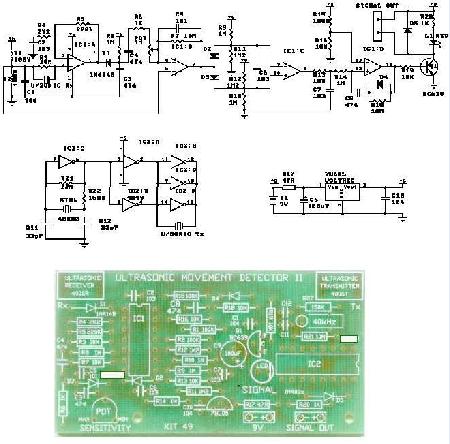

     基本原理：經發射器發射出長約6MM，頻率為40KHZ的超聲波信號。此信號被物體反射回來由接收頭接收，再經IC1-A和IC1-B放大調制后進入IC1-C。當被測的物體不再運動時，IC1-B的端腳7的電位為電源電壓的一半，此時D2和D3都不導通，端腳8是低電平。一旦被測物體移動，端腳7的電平就會上下波動，不管波動是正脈沖還是負脈沖都會相應地導通D2和D3，這樣端腳8輸出高電平信號。所以IC1-C的功能我們可以稱之為“窗口探測”功能。
     放大器IC1-D是一個單穩態觸發器，其暫態時間是由C8和R10的值決定的，把開關信號傳給驅動繼電器的功放管BC639
