單管集電極驅動電路

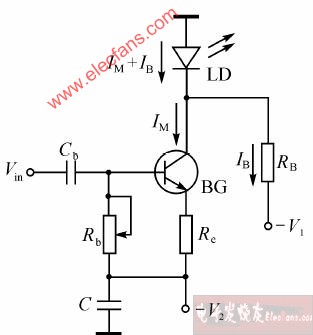

LD接在半導體三極管BG的集電極上，LD的預偏置電流IB由電阻RB支路提供。BG工作在導通-截止的開關狀態。
當Vin為“0”碼時，則BG截止，LD上只有電流IB流過，故LD不發出激光；當Vin為“1”碼時，則BG導通，LD上有電流IM+IB流過，故LD發出激光。單管集電極驅動電路適用于低速率光纖通信系統。

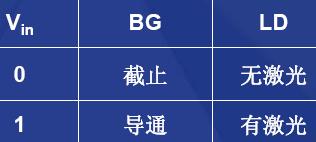

Vin、BG和LD的工作關系

閱讀全文
