自動功率控制電路(APC)

一、功能
APC電路的作用是，穩定LD輸出光功率，使其不隨溫度升高和使用時間增長而改變。
影響LD輸出光功率不穩定的因素有：
①溫度升高，則Ith增大，且P-I曲線斜率ΔP/ΔI減小，使輸出光功率減小，甚至停止發射激光；
②使用時間增長，則Ith亦增大，且ΔP/ΔI減小，使輸出光功率減小。

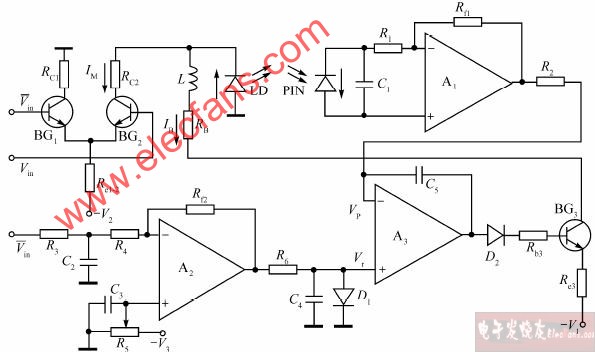

二、典型電路：平均光功率控制型APC電路
該電路由輸入通道、負反饋控制環路和參考通道三大部份組成。

輸入通道、負反饋控制環路：

輸入通道是BG1、BG2、LD、RB、L構成的射極耦合電流開關型LD驅動電路，L是用來阻止脈沖式交流IM流入IB回路。負反饋控制環路則由光檢測器件PIN、運算放大器A1和A3、半導體三極管BG3等組成。
負反饋控制環路的工作流程是：
LD輸出光功率↓→PIN輸出電流↓→
A1輸出電壓↓→Vp↓→A3輸出電壓↑
→BG3基極電流↑→BG3集電極電流（即IB）↑
→LD輸出光功率↑

參考通道：由運算放大器A2等組成。

（1）提供合適的參考電平Vr，使不同的LD能得到所需要的IB。
（2）當輸入通道無信號輸入或輸入信號為長連“0”碼時，參考通道能使反饋控制過程不動作，避免誤碼發生。
注意：如果溫度過高則不能采用該方法。因?yàn)闇囟冗^(guò)高，導致Ith很大，使LD輸出光功率下降很多，經APC作用后則IB增加很大，致使LD管芯溫度進一步升高，使Ith更大，如此惡性循環下去，會燒壞LD。
