調節方便的高精度PWM（脈沖寬度調制）式12位D-A轉換器

電路的功能

脈沖寬度調制式D-A轉換器多用于慢速響應的電源控制電路。因為輸出電壓取決于占空比，所以只要調準滿量程電壓，就可成為高精度DAC。電路的選用普通器件，能以12位分辨率選定0~+10V電壓。

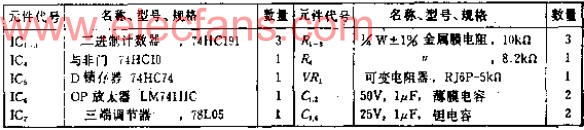

電路工作原理

輸入PWM頻率4096倍的時鐘信號，進行加法計數，直到IC1~IC3全滿時，在A點輸出一個“MAX”時鐘周期信號，該信號一方面將電壓數據裝八IC1~IC3，另一方面使雙穩態IC5翻轉，Q=“H”，計數器處于減法計數態，然后開始減法計數，直至在A點又輸出一個“MIN”的時鐘周期信號，該信號一方面將電壓數據重新裝入IC~IC2，一方面使雙穩態IC5翻轉至原來狀態，并進行加法計數，以后重復上面過程，電壓數據值和減法計數的脈沖數是相同的。

關于PWM波和解調，由平滑濾波器R2、R2及C1、C2轉換成直流電壓，用高輸入阻抗OP放大器A1放大2倍，再轉換成0~+10V電壓。
