輸入信號放大整形電路

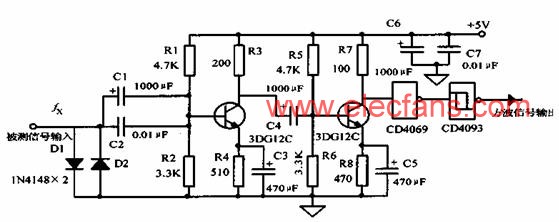

對于輸出幅度比較小的正弦波信號，要測量其頻率大小，首先要進行放大整形，變換成同頻方波信號。實現北功能的電路如圖所示。信號首先經過兩只二極管D1，D2進行輸入嵌位限幅，然后通過兩級三極管組成的共射極放大器進行放大，待放大到足夠的幅度后送至CD4093施密特觸發器整形，從而可得到上，下沿非常陡峭的脈沖。
輸入信號放大整形電路
- 放大電路(104821)
