溫室自動澆水裝置電路圖

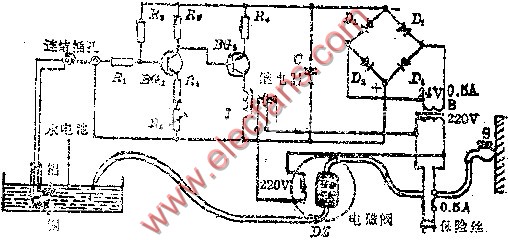

圖14.6.3是自動澆水裝置的控制部分線路圖。它是由PNP和NPN晶體管組成的二極直耦式放大電路來驅動繼電器工作，從而控制電磁閥使水管進行自動澆水。R2（330K）和R3（4.7K）為BG1、BG2的基極偏置電阻，改變R6（1K）可對澆水偏置進行定量調整。D1~D4：2CP。R1：1K，R4：100歐，R6：0.2歐。C：100UF/50V。BG1：3CG14，BG2：3DG12。

閱讀全文
