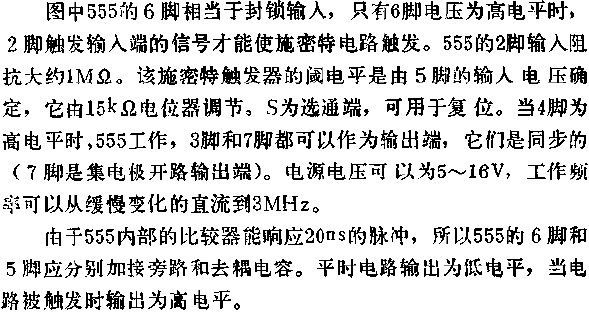

555可以組成鐘脈沖發生器,也可作為可變閾電平施密特觸發器.圖中所示電路具有高輸入阻抗和高封鎖性能,閾電平可以在很寬的范圍內調節,同時還提供有集電極開路的輸出級.
時基集成電路組成可變閾電平的施密特觸發器電路圖
- 時基集成電路(19499)
