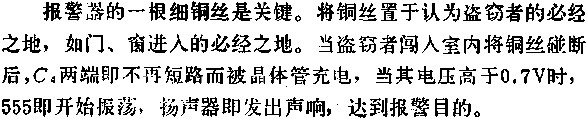

圖中所示的防盜報警器是將555接成振蕩工作狀態,晶體管處于導通,電容器C4兩端被銅絲接地而呈現短路,所以4腳處于零電位,由于4腳低于0.7V,所以555被迫停振,輸出低電平,揚聲器無聲.
時基集成電路組成防盜報警器電路圖
