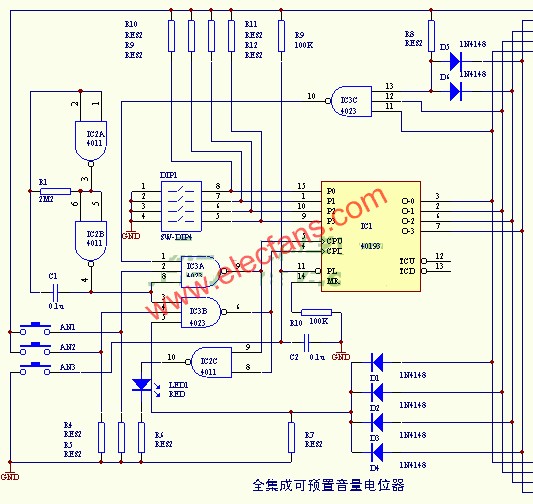

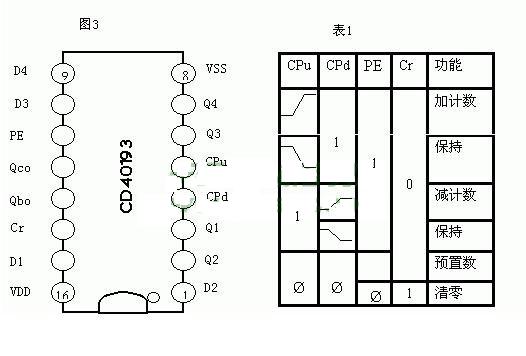

左圖：電路采用一塊可預置數的4位2進制加/減計數器CD40193作為核心控制器件，配合周圍的IC2、IC3、DIP1等外圍元器件共同完成預置與控制功能。首先來了解一下CD40193,它的引腳圖如圖3，采用16腳DIP16雙列直插式封裝。其特點是采用雙時鐘的邏輯結構，加減計數具有各自的時鐘通道，計數方向由脈沖進入的通道來決定。采用8-4-2-1編碼具有進位制輸出Qco和借位輸出Qbo。表1是功能表。如計數時CPd為高電平，時鐘脈沖由CPu輸入，在上升沿作用下計數器左增量計數；減計數時CPu位高電平，時鐘脈沖由CPd進入在上升沿的作用下作減量計數。預置數時，只要在預置控制端PE和Cr端加以低電平或負脈沖，即可將接在D1-D4上的預置數傳送到各計數單元的輸出端Q1-Q4。然后PE恢復高電平時，計數器可在預置數的基礎上作加1或減?1計數。只要Cr段為高電平或正脈沖，則Q1-Q4將全部輸出為零。當加計數達到最大值（1111）且加計數輸入端為地電平時，進位輸出Qco輸出一負脈沖；同理，當減計數達到最大值（0000）時，且減計數輸入端為低電平時，借位輸出端Qbo輸出一負脈沖。本文應用了其反向原理。?

左圖中：DIP1位小型撥碼預置開關，接與IC1的四個預置端P0-P3用于對輸出進行預置數，P0-P3接了四個上拉電阻。MR端通過一電阻接地，確定了電路不被清零。PL預置控制端接了一個由R9和C2共同組成的積分電路，用于在上電瞬間產生預置復位，同時外接AN3用于手動復位。IC2A-IC2B組成約2Hz的震蕩電路，?

用于產生計數脈沖。IC3A-IC3B組成通道選擇電路，由于IC3的與非作用，平時9腳和6腳輸出高電平計數器處于等待狀態，不進行計數。IC2C輸出為低電平，LED不亮。當AN1或AN2任一按下時，IC3的9腳或6腳輸出低電平，在脈沖結束時產生上升沿進行加減計數，同時IC2C輸出位高電平點亮LED發光閃爍，表示動作有效。IC3C、D5、D6、R8共同組成四輸入端與非門用來鉗位加計數最大值時繼續操作而產生的循環效應（即最大值時再計數將返回到最小置，從而產生音量的大起大落）；同理，D1-D4、R7共同組成四輸入端或門電路，用來鉗位減計數最大值時繼續操作而產生的循環效應。兩個門電路分別作用于IC3A或IC3B。??

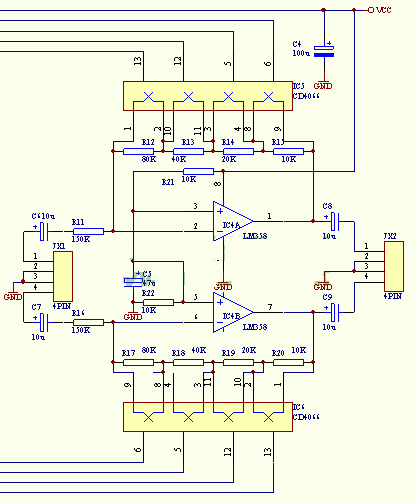

左圖是由LM358組成的兩路對稱的L/R放大器，結成單電源反向輸入端放大器。由兩個四路電子開關CD4066組成的增益調整電路，用來產生16種不同的電阻組合，與輸入端電阻R11/R16進行比較產生增益的變化，從而產生音量的變化。本電位器的特點也在于此處。因該路的最大增益為1，輸入阻抗有足夠高，所以，幾乎可對任何原有音量電位其進行代換，并且控制按鈕可安排在原機器的任何位置，在調整過程中不會因引線過長產生噪音。
