交流電路模型

復雜交流電路的分析是電路理論的重點和難點．借助電路實驗和電路仿真分析有助于學生對交流電路知識的理解和掌握j．電路如圖1所示，參數已標在圖中，分別測量電路中各支路的電流、電壓、功率．啟動Matlab軟件和Simulink庫，分別創建power measurement．mdl和vandi．mdl兩個文件，從Simulink模塊庫中提取所用的基本模塊到兩個文件中去，按已知電路模型的參數設置基本模塊參數，并將基本模塊按照模型聯接．功率測量模型和運行結果如圖2所示．支路電流、電壓的測量模型和仿真結果如圖3所示．

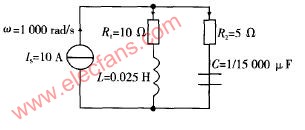

圖1 交流電路模型
Fig．1 Alternating circuit model

電路實驗與Matlab/Simulink仿真

圖3 交流電路的電壓、電流測量模型及仿真結果
Fig．3 Voltages，currents measurement mod el
and simulation results of alternating ciucuit

閱讀全文
