實現補碼加減運算的邏輯電路

實現補碼加減運算的邏輯電路

運算前，X、Y寄存器分別存儲被加（減）數 和加（減）數，計算結果存回X寄存器；F為加法器，能在命令X→F和Y→F信號的控制下接收兩個寄存器中的數據并完成加法運算，運算結果在F→X命令信號的控制下接收回X寄存器中。

　　為實現減運算，應將Y寄存器中補碼數據的負數表示送到加法器F，這可以通過送Y寄存器中每位數據的反碼并在F的最低位給出進位1輸入信號變通完成，用/Y→F和1→F控制命令實現。

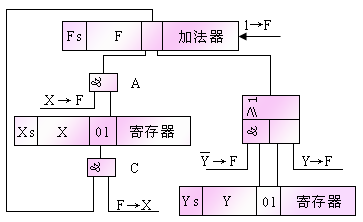

圖2.5 實現補碼加減運算的邏輯電路
