基于74123的尖脈沖電路

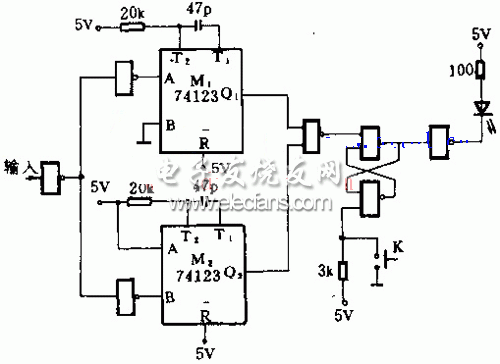

被測信號經一級反相器整形后，分別用上升沿和下降沿觸發單穩電路M1、M2。M1、M2的單穩寬度預先調節到要求的寬度，這樣，如果在這段時間內發生二次跳變，就會檢測出來。若正尖脈沖寬度小于設定值，則它的上升沿觸發M1，在M1的單穩周期尚未結束時，又用下降沿觸發M2，點亮發光二極管。若是負尖脈沖，則先觸發M2，再觸發M1，情況類似?；?4123的尖脈沖電路：

基于74123的尖脈沖電路
