農用無塔增壓式供水器電路圖

農用無塔增壓式供水器電路圖的工作原理

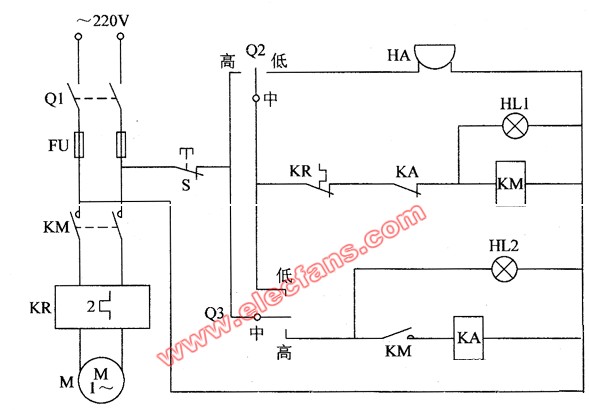

　　本例介紹的農用無塔增壓式供水器，采用電接點壓力表作為檢測控制裝置，電路簡單，在水源不足或潛水泵出現故障時能自動切斷水泵電動機的工作電源，同時還能發出聲音報警。,該農用無塔增壓式供水器電路由刀開關Q1、熔斷器FU、中間繼電器KA、交流接觸器KM、熱繼電器ER、報警器HA、指示燈HL1、HL2和泵出口壓力計Q2的控制觸點、水罐水位檢測壓力計03的控制觸點組成，如圖1 所示。
剛接通刀開關Q1時，水罐內水位和壓力較低，交流220V電壓經Q1、FU、停止按鈕S、水罐水位（檢測壓力計Q3的動觸點（中）、下限觸點（低）、熱繼電器FR的常閉觸點、中間繼電器鍶的常閉觸點加至交流接觸器KM上，使KM通 ：電吸合，工作指示燈HL1點亮，水泵電動機M通電工作，開始向罐 KR內抽水。此時，泵出水口的壓力也較低，泵出永口壓力計Q2的動觸點（中）與下限觸點（低）接通，報警器HA發出報警信號。
　　當水罐內水位上升至一定高度，壓力達到一定值時，泵出水口壓力計Q2的動觸點與下限觸點斷開，當Q2達到設定的最大壓力時，其動觸點與上限觸點接通，HA停止發聲。在Q2的動觸點與上限觸點接通后，水罐水位檢測壓力計Q3的動觸點與下限觸點斷開。
　　當用戶用水、使水罐內水位下降，壓力低于設定的最大壓力值時，水罐水位檢測壓力計03的動觸點與上限觸點斷開，使KA釋放，HL2熄滅。
　　當水罐內水位繼續下降、壓力降至設定的最小壓力值時，Q3的動觸點與下限觸點接通，KM通電吸合，M又通電開始抽水。
　　若水泵損壞或水井內的水被抽干而導致水泵電動機M的電流增大時，熱繼電器ER動作，使KM斷電釋放，將M的工作電源切斷。
　　當水罐內壓力達到設定的最大壓力時，Q3的壓力上限控制觸點（高）接通，中間繼電器KA通電吸合，其常閉觸點斷開，使KM斷電釋放，水泵電動機M停止抽水。同時HL2點亮，HL1熄滅
　元器件選擇
　  S選用動斷按鈕。
　　KM選用CDC10或CDC20系列的220V交流接觸器。
　  Q1、FU和FR應根據潛水泵電動機M的額定功率合理選用。
　　泵出水口壓力計Q2和水罐水位檢測壓力計Q3均選用JX-150或JXCl50型電接點可調壓力計，使用時應根據水罐的容量和最大壓力來設定壓力計的上、下限壓力值。
　　HL1和HL2均選用220V的電源指示燈。
　　HA選用工作電源為交流220V、內置報警音源的報警器或電鈴。
　　KA選用220V交流中間繼電器。
