溫度發生器是采用礦燈電池供電，利用NTC熱敏電阻因升溫而電阻降低、通過反饋減少加熱的驅動電流的原理，從而達到恒溫的目的。產生80C溫度，可用于校驗煤礦膠帶運輸機的溫度保護傳感器。

　　一、工作原理

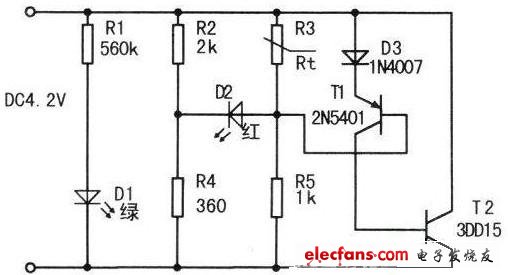

　　本裝置是根據大功率三極管工作發熱正比于lC&TImes;UC原理制作的。如下圖所示，大功率三極管3DD15是發熱體，電阻R2、R3、R4、R5電橋電路用于控溫，發光二極管Dl用于電源指示，D2用于預定溫度發光指示。NTC負溫度系數熱敏電阻R3貼裝于3DD15金屬外殼表面，監控溫度變化。3DD15金屬外殼表面還固定有直徑lcm長5cm的鋁管，用于放置被測溫度傳感器探頭。工作后隨著溫度的升高R3阻值逐步變小，a、b兩點壓差逐步加大。當達到D2導通電壓時，發光指示設定溫度已到(約Smin)，可以校驗溫度傳感器，此時3DD15金屬外殼表面約70℃左右。剛工作時電流約3A左右，隨著溫度升高b點電壓升高，Tl、T2導通程度減弱，隨即電流減小，達到80C左右時溫度不再升高并維持，此時電流約1.5A。此裝置的優點是不需要現場另接電源，而是利用礦工自己攜帶的礦燈電瓶(7Ah/4.2V)供電，摘下礦燈擰上即可，即方便又防爆。

　　二、制作方法

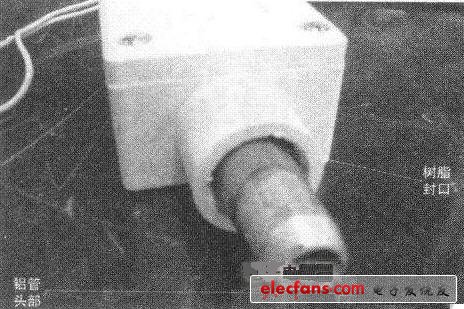

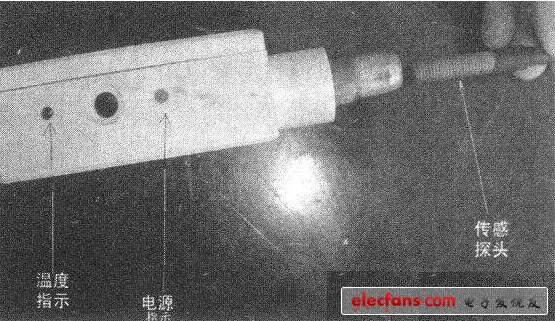

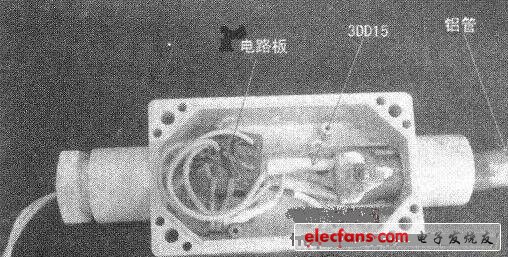

　　用刀刻法修整一塊3cm&TImes;4cm的覆銅板，刻完后把覆銅板用細砂紙打磨光亮，用微型電鉆打元件安裝孔并涂酒精松香液。Dl為普通綠色發光管;為了指示清晰，D2用高亮度紅色發光二極管;3DD15為金屬殼封裝;NTC電阻R3常溫下為2.5K，達到預定溫度約350Ω左右;其他電阻為1/4W金屬膜電阻。此電路基本上安裝即可完成，用水銀溫度計標定，只需調整電阻R4即可。電路板制作完后，安裝于小接線盒中，在盒壁打孔伸出鋁管和發光管，鋁管與盒體之間的空隙用環氧樹脂封住。實物分別如下下圖所示。

　　三、使用效果

　　經現場試用達到校驗溫度的目的，突出便攜性、防爆性和溫度穩定的特點。減輕維護人員勞動強度，解決了長期困擾無法現場校驗溫度傳感器的難題。保障了溫度傳感器靈敏可靠和膠帶運輸機安全運行，經濟效益明顯。
