洗碗機是一種自動清洗餐具的廚房設備，它的出現減輕了炊事員及家庭“煮夫”的勞動強度，并且提高了相應地工作效率。目前，洗碗機在歐美已經廣泛用于普通家庭中。有數據統計，在歐美主要國家，洗碗機的普及率已達到70%以上，幾乎是家家戶戶必備的廚房生活電器，由于洗碗機在中國的發展時間較短，家庭普及率很低。隨著科技和時代的進步，人們追求生活的便利性也在增長，洗碗機必然受到當代青年的追求。

1、系統設計

本設計是一種基于單片機去實現自動洗碗機的功能，實現一鍵操作整個過程。本設計的洗碗機主要過程包括自動進水、循環洗碗、自動出水的功能，并能實時地顯示出當前剩余的時間；另外，為了更好地實現生活的便利性，該系統還設計了對碗筷等進行紫外光消毒、風干等功能。為了實現各部分的功能，本設計主要采用單片機的定時/計數器的功能去控制時間變量。通過對時間變量的比較，達到控制洗碗機按照自動進水、自動循環攪動、自動出水、風干、消毒等程序順序執行，從而實現一鍵啟動洗碗機的簡單操作流程。洗碗機整體設計框圖如圖1所示。

圖1 洗碗機整體設計框圖

2、硬件設計

2.1、單片機小系統設計

本設計采用STC89C52單片機作為核心處理器。STC89C52是一種帶8K系統可編程Flash存儲器的低功耗、高性能CMOS8位微處理器。它是增強型的8051單片機，指令代碼完全兼容傳統8051單片機，用戶可應用的程序空間為8K字節，片上集成了512字節RAM，具有EEPROM功能以及看門狗功能。除此之外，還具有3個16位定時器/計數器。在編程上，其ISP/IAP無需專用編程器以及專用的仿真器，直接可以通過串口線下載程序。單片機的時鐘電路通常采用內部時鐘電路，利用石英晶體和電容組成的并聯諧振回路。晶振的負載電容

式中的Cd，Cg分別為接在晶振的兩個引腳上和對地的電容，而Cic+c的經驗值是3-5pf，電容的大小可以起到頻率微調的作用。通常晶振在11.592MHZ的時候，所匹配的電容為22p。復位電路能使單片機在出錯后，能夠使個寄存器的值變回初始狀態的操作。在時鐘電路工作后，復位引腳上出現持續的2個機器周期的高電平就能完成復位操作。為了便于操作，通常采用開關復位的模式，按鍵按下的時候，電容C短路，RST出現高電平。如果時間超過復位的時間，即可完成復位操作。當按鍵彈起后，由于電容（隔直通交）的作用，使得RESET引腳出現低電平，即可使單片機恢復正常運行。其電阻R與電容C的大小的選擇，只要其時間常數τ=RC的值大于2個機器周期即可。STC89C52的EA/VPP引腳控制著程序訪問的地方，當EA=1時，CPU從片內ROM讀取指令；EA=0時，CPU從片外ROM讀取指令。由于片內ROM能滿足本設計的存儲大小，故本設計的引腳設置為高電平。STC89C52單片機可通過IAP模式進行程序下載，即通過串口接受需要燒錄的程序代碼，然后進行“自編程”完成燒錄。因此電路設計上預留RXD、TXD的接口連接RS232轉TTL的模塊上來完成燒錄的功能。單片小系統電路圖如圖2所示。

圖2 ?單片機小系統電路圖

2.2、數碼管顯示電路設計

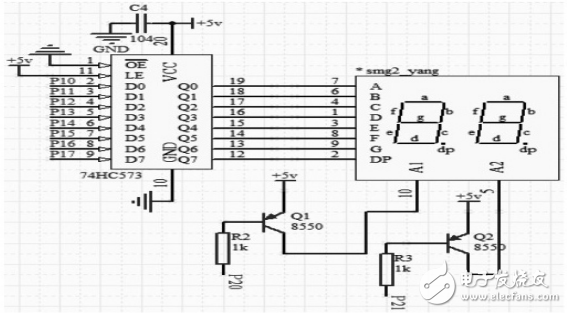

本設計采用的數碼管是兩位一體的共陽型八段數碼管，其引腳分別控制數碼管的位碼和數碼管的段碼。通過單片機對每位碼及段碼進行編碼，即可完成相應地位上顯示數字0~9。為了保證數碼管的驅動電流，設計時在其段碼引腳加上74HC573鎖存器進行數據鎖存，在其位碼上加上8550三極管進行信號放大。數碼管電路設計圖如圖3所示。

圖3 數碼管電路設計圖

3、軟件設計

本設計需要實現按鍵一鍵啟動洗碗的過程，其中包括自動進水、循環流動、自動出水且能夠循環執行三次，并通過數碼管顯示當前的剩余時間。程序主要通過單片機的定時器/計數器功能來完成設計的目的，定時器/計數器的功能能實現時間的精確定時，每次進入中斷服務函數后變量計數值自增，多次控制相應的數值增量次數，即可完成任意時間的定時功能。程序上比較當前的全局變量的值，去實現不同的時間段完成相應的自動進水、循環流動、自動出水的功能，且實時地顯示當前剩余時間。程序流程圖如圖4所示。

圖4 程序流程圖

3.1、定時器/計數器程序控制

本設計的程序軟件主要是依靠單片機的定時器/計數器的功能去實現功能的要求。單片機定時器/計數器在對固定時間間隔的內部機器周期計數時，作為定時器功能；在對外部事件進行計數時，作為計數器功能，本設計采用的是其對固定時間間隔的內部機器周期計數的定時器功能。定時器/計數器的方式寄存器TMOD和控制寄存器TCON的位控制決定了打開的定時器以及相應的功能設置；THx，TLx八位計數器構成了十六位的加法計數器，當加法計數器的初值被設置，用指令改變TMOD和TCON后，即可在下一個機器周期按照設定的方式自動運行。加法計數器在計滿溢出后才申請中斷，因此在對其賦初值時，不能直接賦值所需要的值，而是計數器計數的最大值與所需賦值的差值作為計數器的初值。本設計采用的是定時器T0工作在方式1下的定時計數功能，定時器T0初始化程序流程圖如圖5所示。

圖5 ?T0初始化程序流程圖

4、結論

綜上所述，本設計研究了一種基本單片機的自動洗碗機的實現。研究了實現自動洗碗機的硬件電路設計，以及相應的程序開發，并設計預留出排風扇、紫外燈的電路接口，為實現自動洗碗機的洗碗、風干、消毒等完整的功能提供系統設計思路。本設計旨在提出自動洗碗機的功能的實現，為研究智能家居提供進一步的研究。
